Wirkungsgrad WirkungsgradLeistungsdaten
|
T-BAT 11.5 |
T-BAT 17.3 |
T-BAT 23.0 |
| Systemübersicht |
1 Stk. T-BAT 5.8 Master Pack + 1 Stk. T-BAT 5.8 Slave Pack HV11550 |

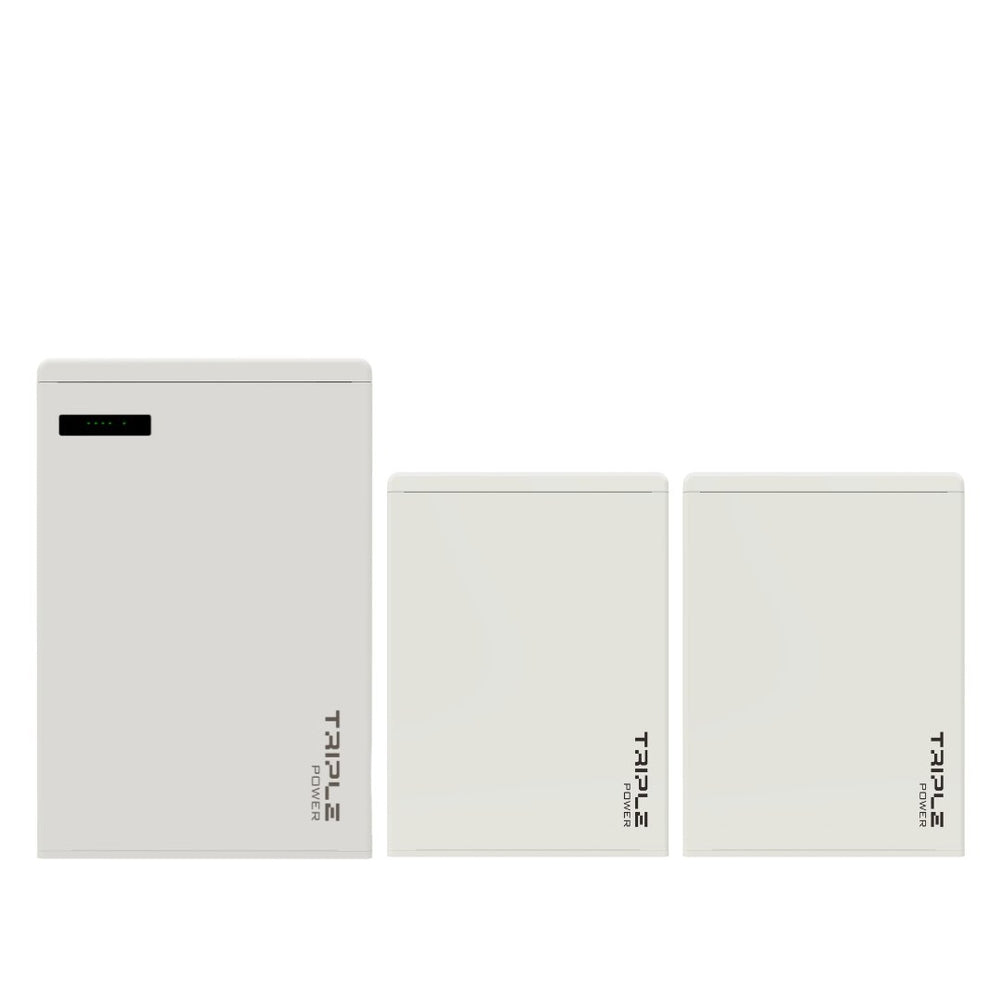

1 Stk. T-BAT 5.8 Master Pack + 2 Stk. T-BAT 5.8 Slave Pack HV11550 |
1 Stk. T-BAT 5.8 Master Pack + 3 Stk. T-BAT 5.8 Slave Pack HV11550 |
| Nennspannung [V] |
230.4 |
345.6 |
460.8 |
| Betriebsspannung [V] |
200-262 |
300-393 |
400-429 |
| Typ der Batterie |
Li-ion (LFP) |
Li-ion (LFP) |
Li-ion (LFP) |
| Nennkapazität [kWh] |
11.5 |
17.3 |
23.0 |
| Nutzbare Kapazität [kWh] |
10.4 |
15.6 |
20.7 |
| Ladewirkungsgrad [%] |
99 |
99 |
99 |
| Roundtrip-Wirkungsgrad [%] |
95 |
95 |
95 |
| Standardleistung [kW] |
5.8 |
8.7 |
11.6 |
| Max. Leistung [kW] |
8.0 |
12.0 |
16.0 |
| Empfohlener Lade-/Entladestrom [A] |
25 |
25 |
25 |
| Max. Lade-/Entladestrom [A] |
35 |
35 |
35 |
| Lebensdauer in Zyklen [90% DOD] |
>6000 Zyklen |
>6000 Zyklen |
>6000 Zyklen |
| Garantie (Jahr |
10 |
10 |
10 |
| Allgemeine Daten |
T-BAT H 11.5 |
T-BAT H 17.3 |
T-BAT H 23.0 |
| Mögliche Betriebstemperatur [℃] |
0 bis 55 |
0 bis 55 |
0 bis 55 |
| Betriebstemperaturbereich bei voller Last [℃] |
5 bis 48 |
5 bis 48 |
5 bis 48 |
| Schutzart |
IP55 |
IP55 |
IP55 |
| System zum Wechselrichter |
CAN2.0 |
CAN2.0 |
CAN2.0 |
| Batterie zum Batterie/BMS |
RS485 |
RS485 |
RS485 |
| Datenerfassungsanschluss/FW UPDATE |
CAN2.0 |
CAN2.0 |
CAN2.0 |
| Arbeitsmodus-Anzeige der Mastersteuerung |
1 LED |
1 LED |
1 LED |
| Kapazitätsanzeige der Mastersteuerung |
4LED (25%, 50%, 75%, 100%) |
4LED (25%, 50%, 75%, 100%) |
4LED (25%, 50%, 75%, 100%) |
| Batteriemodul |
2 LED |
2 LED |
2 LED |
| Rückstellung |
Taste |
Taste |
Taste |
| Ein-/ Ausschalten |
Taste + Unterbrecher |
Taste + Unterbrecher |
Taste + Unterbrecher |
| Sicherheit |
CE, RCM, TUV(IEC62619) UL1973,ROHS,REACH |
CE, RCM, TUV(IEC62619) UL1973,ROHS,REACH |
CE, RCM, TUV(IEC62619) UL1973,ROHS,REACH |
| Transporttestanforderungen |
UN38.3 Klasse 9 UN3840 |
UN38.3 Klasse 9 UN3840 |
UN38.3 Klasse 9 UN384 |
| Maße(vereinfacht) |
T-BAT H 11.5 |
T-BAT H 17.3 |
T-BAT H 23.0 |
| Allgemein (LxWxH) [mm] |
474*193*708+474*193*647 |
474*193*708+(474*193*647)*2 |
474*193*708+(474*193*647)*3 |
| Gewicht [kg] |
72.2+68.5 |
72.2+68.5*2 |
72.2+68.5*3 |
| Für detaillierte Daten bitte Montageanleitung aufmachen. Eine größere Kapazität und eine unterschiedliche Turm-Konfigurierung ist ebenfalls möglich. Einfach melden! |
|
Weitere Daten siehe Datenblatt.
* X3 Hybrid muss mit 2-4 T5.8 Batteriemodulen angeschlossen werden. Das heißt, dass T-BAT H 11.5, T-BAT H 17.3 und T-BAT H 23.0 für X3 Hybrid geeignet sind.
|
