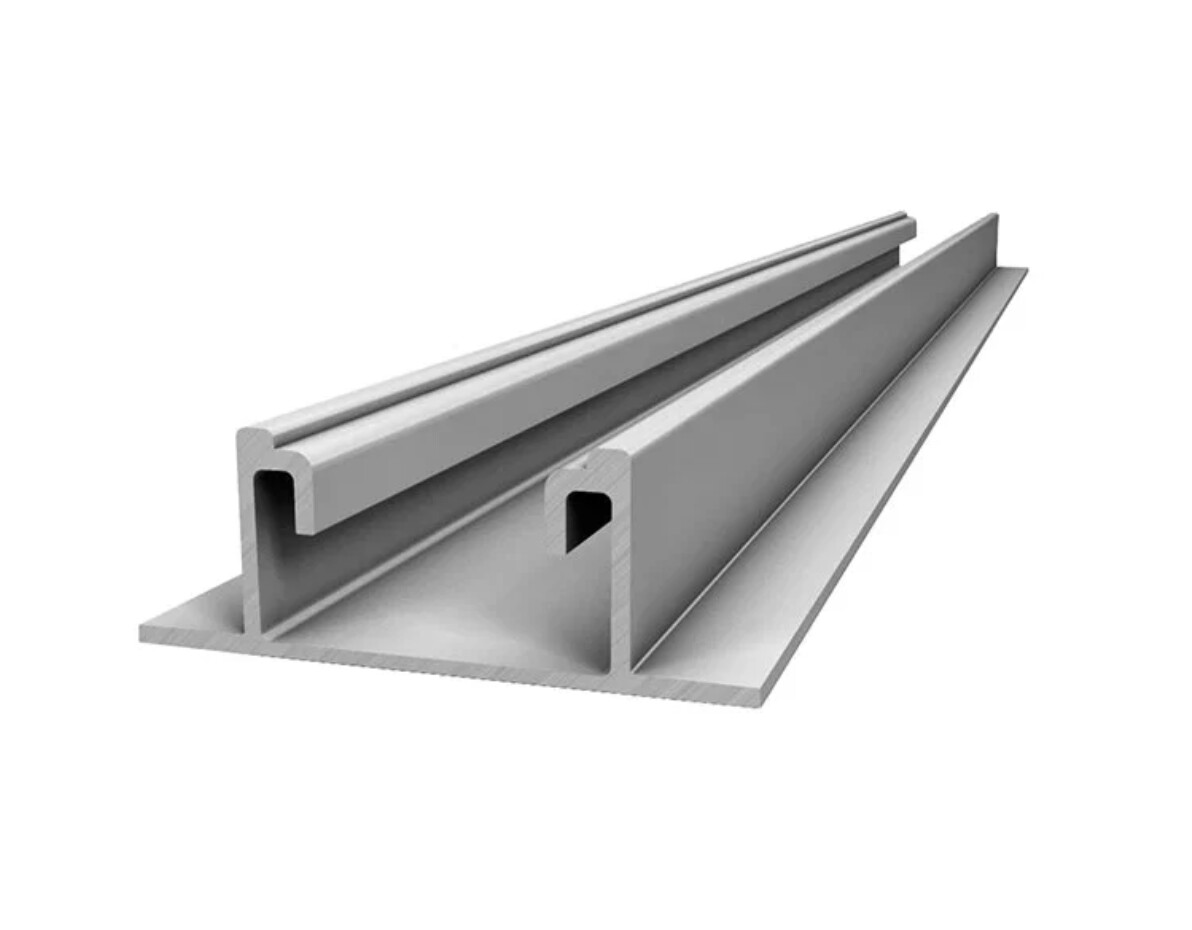

K2 BasicRail 22 – 2,40 m Aluminium-Montageschiene
Die K2 BasicRail 22 mit 2,40 m Länge ist eine leichte und belastbare
Schnellmontageschiene für professionelle Photovoltaik-Unterkonstruktionen. Sie verfügt
über einen statischen Nachweis in K2 Base und kann sowohl auf Schrägdächern als auch
innerhalb kompatibler K2-Flachdachsysteme eingesetzt werden.
Auf Trapezblechdächern wird die BasicRail 22 in Verbindung mit den passenden
K2 BasicClips montiert. Darüber hinaus kann sie als Basisschiene für
verschiedene K2 Dome Systeme verwendet werden. Die kompakte Profilhöhe von 22,5 mm,
das geringe Gewicht und das widerstandsfähige Aluminium machen die Schiene zu einer
montagefreundlichen Grundlage für langlebige PV-Anlagen.
Vorteile der K2 BasicRail 22
- 2,40 m lange Schnellmontageschiene für Photovoltaikanlagen
- Statischer Nachweis über die Planungssoftware K2 Base
- Für Flach- und Schrägdächer geeignet
- Montage mit K2 BasicClip auf Trapezblechdächern
- Als Basisschiene für kompatible K2 Dome Systeme einsetzbar
- Kompatibel mit mehreren K2-Montagesystemen
- Gefertigt aus widerstandsfähigem Aluminium EN AW-6063 T66
- Geringes Gewicht für eine einfache Handhabung auf der Baustelle
- Originalkomponente von K2 Systems
Schnelle Montage auf Trapezblechdächern
In Verbindung mit den passenden K2 BasicClips kann die
K2 BasicRail 22 Montageschiene direkt auf geeigneten
Trapezblechdächern befestigt werden. Das durchdachte System ermöglicht eine zügige
Montage und schafft eine zuverlässige Basis für die anschließende Befestigung der
Solarmodule.
Die BasicRail 22 besitzt eine Breite von 63 mm und eine Höhe von lediglich 22,5 mm.
Dadurch bleibt die Unterkonstruktion kompakt, ohne auf die erforderliche Stabilität
zu verzichten. Die konkrete Anzahl und Position der BasicClips richtet sich nach
der projektspezifischen statischen Auslegung in K2 Base.
Bitte beachten Sie, dass BasicClips, Befestigungsschrauben, Schienenverbinder,
Modulklemmen und weitere Systemkomponenten nicht automatisch im Lieferumfang der
einzelnen Montageschiene enthalten sind.
Basisschiene für K2 Dome Flachdachsysteme
Neben dem Einsatz auf Schrägdächern kann die K2 BasicRail 22 als Basisschiene für
kompatible K2 Dome Flachdachsysteme verwendet werden. Dazu gehören unter anderem
das K2 Dome 6 System und das K2 Dome Zero System.
Auch eine Verwendung innerhalb des K2 MultiAngle Systems ist entsprechend der
aktuellen Systemplanung möglich.
Diese vielseitige Systemkompatibilität macht die BasicRail 22 zu einer flexiblen
Lösung für unterschiedliche PV-Projekte. Ob Trapezblechdach, Flachdachanlage oder
projektspezifische Aufständerung: Die Schiene lässt sich innerhalb der freigegebenen
K2-Systemumgebung vielseitig einsetzen.
Robustes Aluminiumprofil mit geringem Gewicht
Die Montageschiene besteht aus Aluminium EN AW-6063 T66. Dieses
Material verbindet ein geringes Eigengewicht mit der für Photovoltaik-Unterkonstruktionen
benötigten Festigkeit und Korrosionsbeständigkeit.
Mit einem Gesamtgewicht von ungefähr 1,54 kg lässt sich die 2,40 m lange Schiene
einfach transportieren und auf dem Dach handhaben. Die blanke, silberfarbene
Aluminiumoberfläche fügt sich unauffällig in die PV-Unterkonstruktion ein.
Technische Daten
| Hersteller | K2 Systems |
|---|---|
| Produktbezeichnung | BasicRail 22 |
| Hersteller-Artikelnummer | 2003460 |
| EAN / GTIN | 4251786215935 |
| Komponententyp | PV-Montageschiene |
| Einsatzbereich | Flachdach und Schrägdach |
| Schienenlänge | 2,40 m |
| Breite | 63 mm |
| Höhe | 22,5 mm |
| Material | Aluminium EN AW-6063 T66 |
| Oberfläche | Aluminium blank |
| Farbe | Silber |
| Gewicht | Ca. 1,54 kg |
| Gewicht je Meter | Ca. 0,643 kg/m |
| Kompatible Systeme | K2 BasicRail, K2 Dome 6, K2 Dome Zero und K2 MultiAngle |
| Zolltarifnummer | 76042990 |
Lieferumfang
- 1 × K2 BasicRail 22 Montageschiene
- Länge: 2,40 m
BasicClips, Schrauben, Schienenverbinder, Modulklemmen und weitere Zubehörteile
sind nicht enthalten und müssen entsprechend der Anlagenplanung separat bestellt
werden.
Häufige Fragen zur K2 BasicRail 22
Für welche Dächer eignet sich die BasicRail 22?
Die Montageschiene kann innerhalb der dafür vorgesehenen K2-Systeme auf Flach- und
Schrägdächern eingesetzt werden. Auf Trapezblechdächern erfolgt die Montage mit
geeigneten K2 BasicClips.
Sind die K2 BasicClips im Lieferumfang enthalten?
Nein. Die BasicClips und die benötigten Befestigungsschrauben sind separate
Systemkomponenten und müssen entsprechend der statischen Anlagenplanung bestellt
werden.
Kann die Schiene verlängert werden?
Mehrere BasicRail-Schienen können mit dem dafür vorgesehenen K2-Schienenverbinder
verbunden werden. Dabei müssen die Montagevorgaben zu Schienenstößen und thermischer
Ausdehnung beachtet werden.
Was bedeutet „statischer Nachweis in K2 Base“?
K2 Base ist die digitale Planungssoftware von K2 Systems. Damit kann die
PV-Unterkonstruktion abhängig von Dach, Standort, Modulbelegung sowie Schnee- und
Windlast projektspezifisch ausgelegt werden.
Flexible Montageschiene für professionelle PV-Unterkonstruktionen
Die K2 BasicRail 22 mit 2,40 m Länge überzeugt durch ihre flexible
Einsetzbarkeit, die kompakte Profilform und das geringe Gewicht. Als Originalkomponente
für das K2 BasicRail und verschiedene K2 Dome Systeme bietet sie eine zuverlässige
Grundlage für fachgerecht geplante Photovoltaikanlagen auf Flach- und Schrägdächern.
Die Planung und Montage müssen nach den aktuellen K2-Unterlagen sowie unter
Berücksichtigung der projektspezifischen Wind-, Schnee- und Gebäudelasten durch
entsprechend qualifiziertes Fachpersonal erfolgen.
