K2 Systems Trapezblech Montageset für 10 Module

K2 Systems Trapezblech-Montageset für 10 PV-Module

Das K2 Systems Trapezblech-Montageset für 10 PV-Module
ist eine hochwertige Systemlösung für die vertikale Montage gerahmter
Solarmodule auf geeigneten Trapezblechdächern. Die Zusammenstellung ist
für zwei getrennte Modulreihen mit jeweils fünf Solarmodulen vorgesehen.

Das Set basiert auf dem bewährten K2 BasicRail Montagesystem und enthält
die für den angegebenen Lieferumfang benötigten Montageschienen,
BasicClips, Befestigungsschrauben, schwarzen Modulmittel- und
Modulendklemmen sowie BasicLock Sets. Damit bietet es eine praktische
Grundlage für private, landwirtschaftliche und gewerbliche
Photovoltaikprojekte.

Hochwertige Materialien wie Aluminium, Edelstahl, UV-beständiger
glasfaserverstärkter Kunststoff und EPDM sorgen für Stabilität,
Witterungsbeständigkeit und eine lange Lebensdauer der
PV-Unterkonstruktion.

Ihre Vorteile auf einen Blick

• Montageset für bis zu 10 vertikal ausgerichtete PV-Module
• Für zwei Reihen mit jeweils fünf Solarmodulen vorgesehen
• Geeignet für passende Trapezblechdächer
• Bewährte Komponenten des K2 BasicRail Systems
• Vier BasicRail Schienen mit insgesamt 23,80 m Länge
• 36 BasicClips zur Befestigung der Montageschienen
• Schwarze Modulklemmen für ein harmonisches Erscheinungsbild
• Vier BasicLock Sets zur kontrollierten Fixierung der Schienen
• Robuste und witterungsbeständige Materialien
• Für private und gewerbliche Photovoltaikanlagen geeignet

Montagelösung für zwei Modulreihen

Die vier enthaltenen K2 BasicRail Montageschienen besitzen jeweils eine
Länge von 5,95 m. Für jede der beiden Modulreihen stehen somit zwei
parallele Schienen zur Verfügung. Die Zusammenstellung ist für eine
Anordnung mit fünf vertikal montierten Solarmodulen pro Reihe vorgesehen.

Die tatsächliche Eignung für zehn Module ist von den Modulabmessungen,
den vorgeschriebenen Klemmzonen und den notwendigen Abständen zwischen
den Modulen abhängig. Diese Werte müssen vor der Bestellung mit den
technischen Vorgaben des Modulherstellers und der K2-Systemplanung
abgeglichen werden.

23,80 Meter K2 BasicRail Montageschienen

Das Set enthält vier K2 BasicRail 22 Montageschienen mit jeweils
5,95 m Länge. Daraus ergibt sich eine gesamte Schienenlänge von
23,80 m.

Die K2 BasicRail besteht aus Aluminium und verbindet ein vergleichsweise
niedriges Eigengewicht mit einer robusten Konstruktion. Das Profil ist
für die direkte Befestigung mit K2 BasicClips auf geeigneten
Trapezblechdächern vorgesehen und kann projektspezifisch in K2 Base
ausgelegt werden.

Direkte Befestigung mit K2 BasicClips

Die 36 enthaltenen K2 BasicClips dienen als Verbindung zwischen dem
Trapezblech und den BasicRail Montageschienen. Die Montagehalter bestehen
aus UV-beständigem glasfaserverstärktem Kunststoff und wurden speziell
für das K2 BasicRail System entwickelt.

Je BasicClip werden zwei gewindeformende Schrauben benötigt. Deshalb
umfasst der Lieferumfang insgesamt 72 Schrauben mit Dichtscheibe in der
Abmessung 6 × 38 mm. Die Dichtscheiben unterstützen bei fachgerechter
Verarbeitung die Abdichtung der Befestigungspunkte.

Sichere Befestigung der Solarmodule

Für die Befestigung zwischen den Modulen enthält das Set 16 schwarz
eloxierte K2 Universal-Mittelklemmen. Acht schwarze Universal-Endklemmen
sichern die äußeren Modulkanten der beiden getrennten Modulreihen.

Die schwarzen Oberflächen der Mittel- und Endklemmen sorgen insbesondere
bei Solarmodulen mit schwarzen Rahmen für ein dezentes und hochwertiges
Gesamtbild. Die Kompatibilität der Klemmen mit der tatsächlichen
Modulrahmenhöhe ist vor der Montage zu kontrollieren.

Kontrollierte Schienenausdehnung mit BasicLock

Montageschienen aus Aluminium verändern ihre Länge bei wechselnden
Temperaturen. Die vier enthaltenen K2 BasicLock 22 Sets dienen zur
gezielten Fixierung der BasicRail Schienen und unterstützen eine
kontrollierte thermische Ausdehnung des Montagesystems.

Die BasicLock Sets werden inklusive der zugehörigen Schrauben und Muttern
geliefert. Ihre genaue Positionierung muss entsprechend der aktuellen
K2-Montageanleitung und der projektspezifischen Anlagenplanung erfolgen.

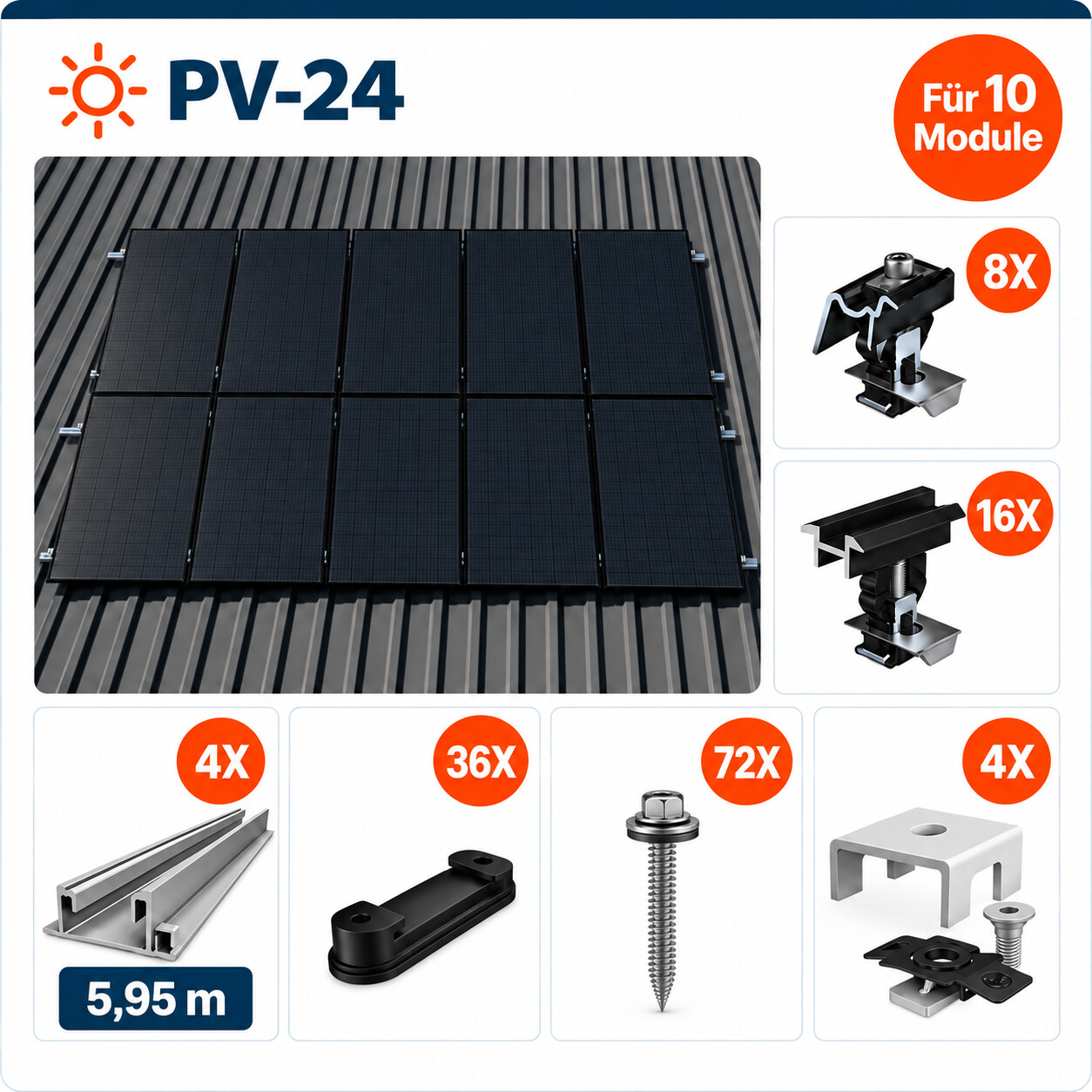

Lieferumfang

• 36 × K2 BasicClip für Trapezblech
• 72 × gewindeformende Schraube mit Dichtscheibe 6 × 38 mm
• 16 × K2 Universal-Mittelklemme 25–40 mm, schwarz eloxiert, Artikelnummer 2004148
• 8 × K2 Universal-Endklemme, schwarz eloxiert
• 4 × K2 BasicRail 22 mit jeweils 5,95 m Länge
• 4 × K2 BasicLock 22 Set inklusive Schrauben und Muttern

Hinweis: Solarmodule sind nicht im Lieferumfang enthalten.

Technische Übersicht

Wichtige Hinweise zur Planung und Montage

Vor der Bestellung müssen die Modulbreite, die Rahmenhöhe, die
vorgeschriebenen Klemmzonen und die Abstände zwischen den Solarmodulen
geprüft werden. Darüber hinaus sind das Trapezblechprofil, die
Hochsickenabstände, die Blechstärke und die Tragfähigkeit der vorhandenen
Dachkonstruktion zu berücksichtigen.

Die erforderliche Anzahl und Position der BasicClips hängt von der
konkreten Dachkonstruktion sowie den örtlichen Schnee- und Windlasten ab.
Die endgültige Auslegung sollte deshalb projektspezifisch mit K2 Base
erfolgen. Je nach Projekt können zusätzliche Bauteile erforderlich sein.

Die Montage ist entsprechend den aktuellen K2-Montageanleitungen und den
geltenden technischen Vorschriften durch qualifiziertes Fachpersonal
auszuführen. Vor Beginn der Arbeiten muss die Tragfähigkeit des Daches
fachgerecht geprüft werden.

Bewährte K2 Qualität für Ihre Photovoltaikanlage

Das K2 Systems Trapezblech-Montageset bietet eine durchdachte Grundlage
für die vertikale Montage von zehn Solarmodulen in zwei Reihen. Robuste
BasicRail Schienen, UV-beständige BasicClips, schwarze Universalklemmen
und passende BasicLock Sets machen die Zusammenstellung zu einer
zuverlässigen Lösung für moderne Photovoltaikprojekte.
