K2 Trapezblech-Montageset für 6 PV-Module – vertikale Montage
Das K2 Systems Trapezblech-Montageset ist eine umfangreiche Montagelösung für sechs gerahmte Photovoltaikmodule in vertikaler Ausrichtung. Das Set wurde für entsprechend geeignete Trapezblechdächer zusammengestellt und enthält Montageschienen, Schienenverbinder, Dachbefestiger, Schrauben, Modulmittelklemmen, Modulendklemmen und BasicLock-Sicherungen.
Die Unterkonstruktion basiert auf dem bewährten K2 BasicRail System. Pro Schienenreihe werden eine 4,80 Meter und eine 2,40 Meter lange BasicRail mithilfe eines BasicConnector Sets miteinander verbunden. Dadurch ergibt sich eine Schienenlänge von 7,20 Metern je Reihe und eine Gesamtschienenlänge von 14,40 Metern.
Hochwertige Komponenten aus Aluminium, Edelstahl, glasfaserverstärktem Kunststoff und EPDM unterstützen eine langlebige und witterungsbeständige Installation. Das Montageset eignet sich für private und gewerbliche Photovoltaikprojekte.
Ihre Vorteile auf einen Blick
- Für sechs PV-Module: abgestimmte Zusammenstellung für eine vertikale Modulreihe
- Bewährtes K2 BasicRail System: professionelle Lösung für geeignete Trapezblechdächer
- 14,40 m Gesamtschienenlänge: vier BasicRail-Schienen in zwei unterschiedlichen Längen
- Zwei Schienenverbinder: zur Verbindung der 4,80-m- und 2,40-m-Schienen
- Direkte Dachbefestigung: 23 BasicClips mit insgesamt 46 Schrauben
- Komplette Modulbefestigung: zehn Mittel- und vier Endklemmen
- Für Modulrahmen von 25 bis 40 mm: flexibel mit zahlreichen gerahmten PV-Modulen kombinierbar
- BasicLock-Sicherung: zur Fixierung der BasicRail bei thermischer Ausdehnung
Professionelle PV-Montage auf Trapezblech
Das Montageset ist für die Installation von sechs Solarmodulen in vertikaler beziehungsweise hochkanter Ausrichtung vorgesehen. Die K2 BasicRails werden mithilfe der enthaltenen BasicClips direkt auf den geeigneten Hochsicken des Trapezblechs befestigt.
Für jeden BasicClip werden zwei gewindeformende Schrauben benötigt. Deshalb umfasst der Lieferumfang 23 BasicClips und insgesamt 46 Schrauben in der Abmessung 6 × 38 mm. Die Dichtscheiben unterstützen eine fachgerechte Abdichtung der Befestigungspunkte.
BasicRail-Unterkonstruktion mit 7,20 m Länge je Reihe
Das Set enthält zwei K2 BasicRail-Schienen mit jeweils 4,80 Metern und zwei weitere BasicRail-Schienen mit jeweils 2,40 Metern Länge. Eine lange und eine kurze Schiene werden jeweils zu einer durchgehenden Schienenreihe verbunden.
- 2 × BasicRail 22 mit jeweils 4,80 m Länge
- 2 × BasicRail 22 mit jeweils 2,40 m Länge
- 7,20 m verfügbare Schienenlänge je Reihe
- 14,40 m Schienenlänge im gesamten Set
Die tatsächliche nutzbare Länge kann sich durch den Aufbau der Schienenverbindung und die erforderlichen Montageabstände unterscheiden. Die Modulbreiten und Zwischenabstände müssen daher vor der Bestellung geprüft werden.
K2 BasicConnector für eine zuverlässige Schienenverbindung
Die beiden enthaltenen K2 BasicConnector Sets verbinden jeweils eine 4,80-m-Schiene mit einer 2,40-m-Schiene. Jeder Schienenverbinder verfügt über drei Bohrungen für eine flexible Befestigung. Die erforderlichen Schrauben mit T25-Antrieb sind bereits enthalten.
Die Verbinder bestehen aus Aluminium und Edelstahl A2 und sind auf das K2 BasicRail System abgestimmt.
BasicClip-Dachbefestiger inklusive Schrauben
Die 23 K2 BasicClips dienen zur direkten Befestigung der BasicRail auf dem Trapezblech. Die Montagehalter bestehen aus UV-beständigem, glasfaserverstärktem Kunststoff und wurden speziell für das K2 BasicRail System entwickelt.
Jeder BasicClip wird mit zwei Schrauben befestigt. Die dafür benötigten 46 gewindeformenden Schrauben 6 × 38 mm mit Dichtscheibe sind Bestandteil des Sets.
Schwarze Universalklemmen für Modulrahmen von 25 bis 40 mm
Zehn schwarz eloxierte Universal-Mittelklemmen befestigen die sechs PV-Module an den fünf Übergängen innerhalb der Modulreihe. Vier Universal-Endklemmen sichern die beiden äußeren Modulseiten an den oberen und unteren Montageschienen.
Die schwarzen Modulklemmen eignen sich für gerahmte Solarmodule mit einer Rahmenhöhe von 25 bis 40 mm. Durch die schwarz eloxierte Oberfläche fügen sie sich besonders harmonisch in Anlagen mit schwarzen Modulrahmen oder Full-Black-Modulen ein.
BasicLock 22 zur Fixierung der Montageschienen
Die beiden K2 BasicLock 22 Sets dienen als Montagesicherung für die BasicRail 22. Sie unterstützen die Fixierung der Schienen bei temperaturbedingter Ausdehnung. Die erforderlichen Schrauben und Muttern sind in den BasicLock Sets bereits enthalten.

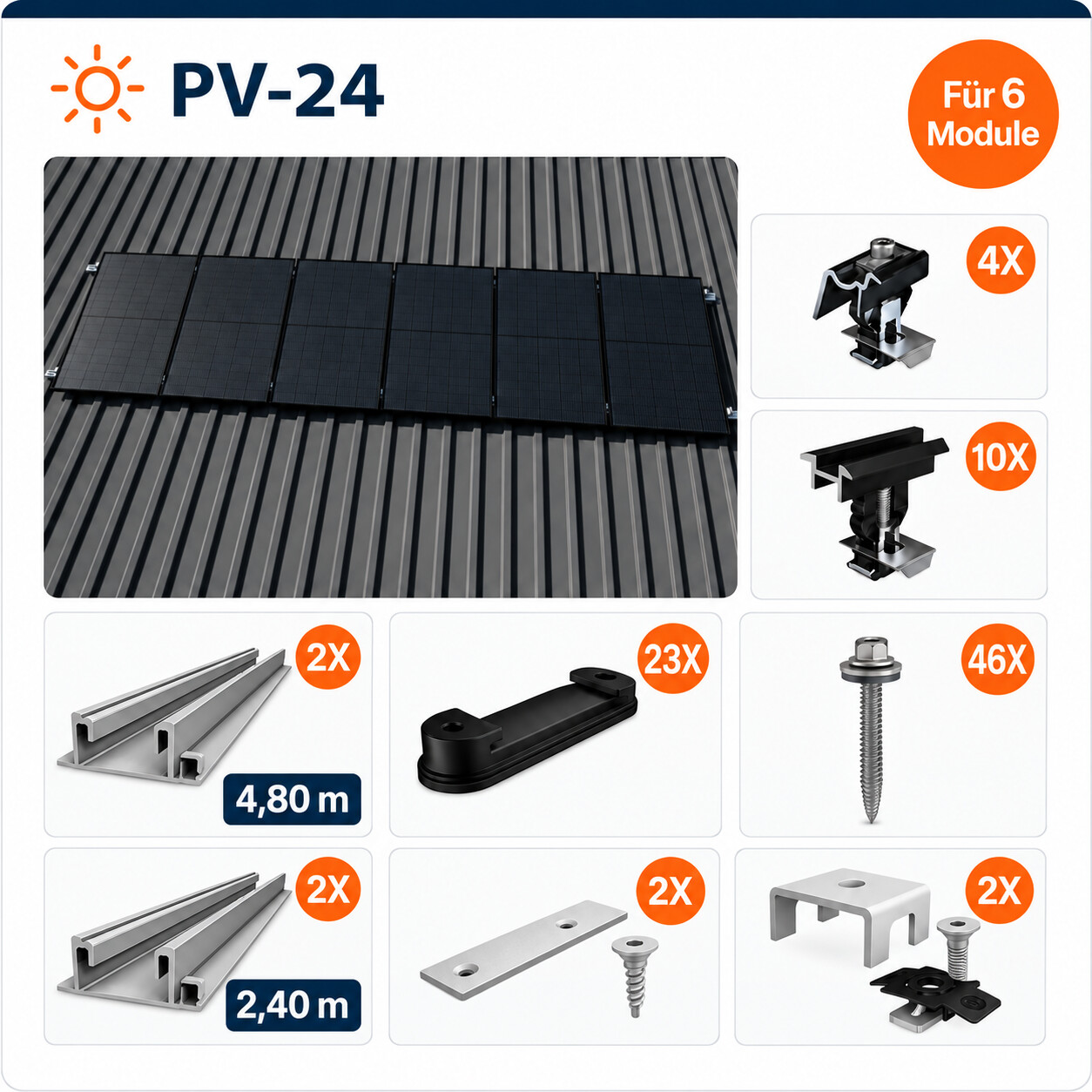

Lieferumfang
- 23 × K2 BasicClip für Trapezblech-Schrägdächer
- 46 × gewindeformende Schraube 6 × 38 mm mit Dichtscheibe
- 10 × K2 Universal-Mittelklemme für Rahmenhöhen von 25 bis 40 mm, schwarz eloxiert
- 4 × K2 Universal-Endklemme für Rahmenhöhen von 25 bis 40 mm, schwarz eloxiert
- 2 × K2 BasicRail 22 mit jeweils 4,80 m Länge
- 2 × K2 BasicRail 22 mit jeweils 2,40 m Länge
- 2 × K2 BasicLock 22 Set inklusive Schrauben und Muttern
- 2 × K2 BasicConnector Schienenverbinder Set inklusive Schrauben
Hinweis: PV-Module und weitere auf Produktbildern möglicherweise dargestellte Komponenten sind nur enthalten, wenn sie im Lieferumfang ausdrücklich aufgeführt sind.
Technische Übersicht
| Hersteller | K2 Systems |
|---|---|
| Montagesystem | K2 BasicRail System |
| Vorgesehene Dachart | Geeignetes Trapezblechdach |
| Einsatzbereich | Schrägdach |
| Modulanzahl | 6 gerahmte PV-Module |
| Modulausrichtung | Vertikal / hochkant |
| Geeignete Rahmenhöhe | 25–40 mm |
| Montageschienen | 2 × 4,80 m und 2 × 2,40 m |
| Schienenlänge je Reihe | 7,20 m vor Berücksichtigung der Verbindung und Montageabstände |
| Gesamtschienenlänge | 14,40 m |
| BasicRail-Abmessungen | 63 × 22,5 mm |
| Materialien | Aluminium, Edelstahl, glasfaserverstärkter Kunststoff, thermoplastischer Kunststoff und EPDM |
| Farbe der Schienen | Silber |
| Farbe der Modulklemmen | Schwarz eloxiert |
Wichtige Hinweise zur Planung und Montage
Die Eignung und Dimensionierung des Montagesystems müssen vor der Bestellung projektbezogen geprüft werden. Zu berücksichtigen sind insbesondere die tatsächlichen Modulabmessungen, die zulässigen Klemmbereiche, das Trapezblechprofil, die Blechstärke, die Hochsickenabstände, der Befestigungsuntergrund sowie die örtlichen Wind- und Schneelasten.
Die angegebene Schienenlänge garantiert nicht automatisch die Kompatibilität mit jeder Kombination aus sechs Solarmodulen. Die Gesamtbreite der Modulreihe einschließlich der notwendigen Zwischen- und Randabstände ist vor der Bestellung zu kontrollieren.
Die Montage darf nur entsprechend den aktuellen Vorgaben von K2 Systems und durch qualifizierte Fachkräfte erfolgen. Für eine belastbare Auslegung empfiehlt sich die projektbezogene Planung mit K2 Base.
K2 Montageset für eine langlebige PV-Unterkonstruktion
Das K2 Systems Trapezblech-Montageset kombiniert bewährte BasicRail-Komponenten zu einer umfangreichen Montagelösung für sechs vertikal ausgerichtete PV-Module. Lange Schienenreihen, passende Schienenverbinder, robuste Dachbefestiger und universelle schwarze Modulklemmen machen das Set zu einer überzeugenden Wahl für private und gewerbliche Photovoltaikanlagen.
