K2 Systems Trapezblech Montageset für 9 Module

K2 Systems Trapezblech-Montageset für 9 PV-Module

Das K2 Systems Trapezblech-Montageset für 9 PV-Module
bietet eine zuverlässige Systemlösung für die vertikale Montage gerahmter
Solarmodule auf geeigneten Trapezblechdächern. Die Zusammenstellung ist
für zwei getrennte Modulreihen vorgesehen und eignet sich ideal für eine
Aufteilung mit vier und fünf Solarmodulen.

Das Set kombiniert hochwertige Komponenten des bewährten K2 BasicRail
Montagesystems. Dazu gehören BasicRail Montageschienen in zwei
unterschiedlichen Längen, BasicClips, passende Befestigungsschrauben,
schwarze Universal-Mittel- und Endklemmen sowie BasicLock Sets zur
kontrollierten Fixierung der Schienen.

Durch den Einsatz von Aluminium, Edelstahl, UV-beständigem
glasfaserverstärktem Kunststoff und EPDM bietet das Montagesystem eine
stabile und langlebige Grundlage für private, landwirtschaftliche und
gewerbliche Photovoltaikanlagen.

Ihre Vorteile auf einen Blick

• Montageset für bis zu 9 vertikal ausgerichtete PV-Module
• Für die Installation in zwei getrennten Modulreihen vorgesehen
• Geeignet für passende Trapezblechdächer
• Bewährte Komponenten des K2 BasicRail Systems
• Insgesamt 21,50 m BasicRail Montageschienen enthalten
• Zwei Schienenlängen für unterschiedlich lange Modulreihen
• Schwarze Mittel- und Endklemmen für eine harmonische Optik
• BasicLock Sets zur kontrollierten Fixierung der Montageschienen
• Robuste und witterungsbeständige Materialien
• Für private und gewerbliche Photovoltaikprojekte geeignet

Montagesystem für zwei Modulreihen

Die enthaltenen Schienenlängen ermöglichen die Montage der neun
Solarmodule in zwei getrennten Reihen. Die beiden 4,80 m langen
K2 BasicRails können für eine kürzere Modulreihe verwendet werden.
Für die längere Modulreihe stehen zwei BasicRails mit jeweils 5,95 m
Länge zur Verfügung.

Bei entsprechender Modulbreite ist damit beispielsweise eine Aufteilung
in eine Reihe mit vier und eine Reihe mit fünf vertikal ausgerichteten
Solarmodulen möglich. Die tatsächliche Belegung ist von der Modulbreite,
den vorgeschriebenen Abständen und der konkreten Anlagenplanung abhängig.

21,50 Meter K2 BasicRail Montageschienen

Das Montageset enthält insgesamt vier K2 BasicRail 22
Montageschienen:

• 2 BasicRails mit jeweils 4,80 m Länge
• 2 BasicRails mit jeweils 5,95 m Länge

Daraus ergibt sich eine gesamte Schienenlänge von
21,50 m. Die BasicRail besteht aus hochwertigem
Aluminium und zeichnet sich durch ein vergleichsweise niedriges
Eigengewicht sowie eine hohe Stabilität aus.

Das Schienenprofil ist für die Montage mit K2 BasicClips auf geeigneten
Trapezblechdächern vorgesehen. Für die projektspezifische Planung und
den statischen Nachweis kann das Montagesystem in K2 Base ausgelegt werden.

Direkte Befestigung mit K2 BasicClips

Die 33 enthaltenen K2 BasicClips dienen zur Befestigung der BasicRail
Montageschienen auf dem Trapezblech. Die Montagehalter bestehen aus
UV-beständigem glasfaserverstärktem Kunststoff und wurden speziell für
das K2 BasicRail System entwickelt.

Für jeden BasicClip werden zwei gewindeformende Schrauben mit
Dichtscheibe benötigt. Dementsprechend enthält das Set insgesamt
66 Schrauben mit den Abmessungen 6 × 38 mm. Die Dichtscheiben
unterstützen die fachgerechte Abdichtung der Befestigungspunkte.

Schwarze Modulklemmen für eine hochwertige Optik

Zur Befestigung der Solarmodule sind 14 schwarz eloxierte
Universal-Mittelklemmen und acht schwarze Universal-Endklemmen
enthalten. Die Anzahl der Endklemmen ist auf zwei getrennte Modulreihen
abgestimmt.

Die Klemmen sind für gerahmte Solarmodule mit einer Rahmenhöhe von
25 bis 40 mm vorgesehen. In Kombination mit schwarzen Modulrahmen
entsteht ein dezentes und optisch hochwertiges Gesamtbild.

BasicLock zur Fixierung der Montageschienen

Aluminiumprofile dehnen sich bei steigenden Temperaturen aus und ziehen
sich bei sinkenden Temperaturen zusammen. Die vier enthaltenen
K2 BasicLock 22 Sets ermöglichen die gezielte Fixierung der BasicRail
Montageschienen und unterstützen eine kontrollierte thermische Ausdehnung
des Schienensystems.

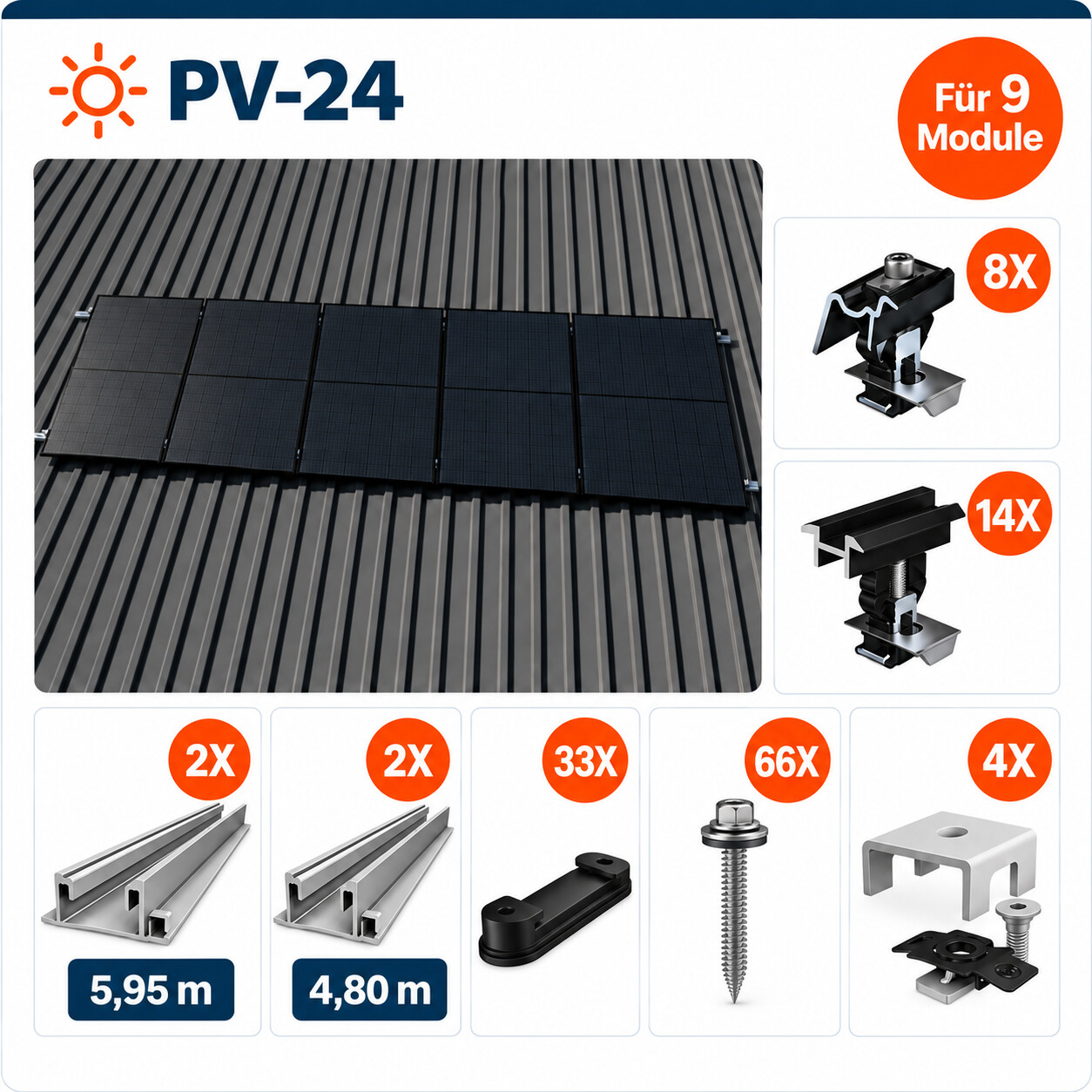

Lieferumfang

• 33 × K2 BasicClip für Trapezblech
• 66 × gewindeformende Schraube mit Dichtscheibe 6 × 38 mm
• 14 × K2 Universal-Mittelklemme 25–40 mm, schwarz eloxiert
• 8 × K2 Universal-Endklemme 25–40 mm, schwarz eloxiert
• 2 × K2 BasicRail 22 mit jeweils 4,80 m Länge
• 2 × K2 BasicRail 22 mit jeweils 5,95 m Länge
• 4 × K2 BasicLock 22 Set inklusive Schrauben und Muttern

Hinweis: Solarmodule sind nicht im Lieferumfang enthalten.

Technische Übersicht

Wichtige Hinweise zur Planung

Die Eignung des Sets muss vor der Bestellung anhand der verwendeten
Solarmodule und des vorhandenen Daches geprüft werden. Zu berücksichtigen
sind insbesondere die Modulbreite, die vorgeschriebenen Klemmzonen,
die Abstände zwischen den Modulen, das Trapezblechprofil, die
Hochsickenabstände, die Blechstärke und die tragende Unterkonstruktion.

Die Anzahl und Position der BasicClips ist abhängig von den örtlichen
Schnee- und Windlasten. Die endgültige Auslegung sollte deshalb
projektspezifisch mit K2 Base durchgeführt werden. Abhängig von der
Dachkonstruktion und den Montagebedingungen können zusätzliche
Komponenten erforderlich sein.

Die Montage muss entsprechend den aktuellen K2-Montageanleitungen und
den geltenden technischen Vorschriften durch qualifiziertes Fachpersonal
erfolgen. Vor der Installation ist die ausreichende Tragfähigkeit des
Daches fachgerecht zu prüfen.

Durchdachte K2 Systemlösung für Ihre PV-Anlage

Das K2 Systems Trapezblech-Montageset bietet eine aufeinander abgestimmte
Grundlage für die vertikale Montage von neun Solarmodulen in zwei
Modulreihen. Unterschiedliche Schienenlängen, robuste BasicClips,
schwarze Universalklemmen und passende BasicLock Sets machen die
Zusammenstellung zu einer praktischen Lösung für moderne
Photovoltaikanlagen auf Trapezblechdächern.
