3-Phasen-Stromverbrauchsmessgerät der nächsten Generation

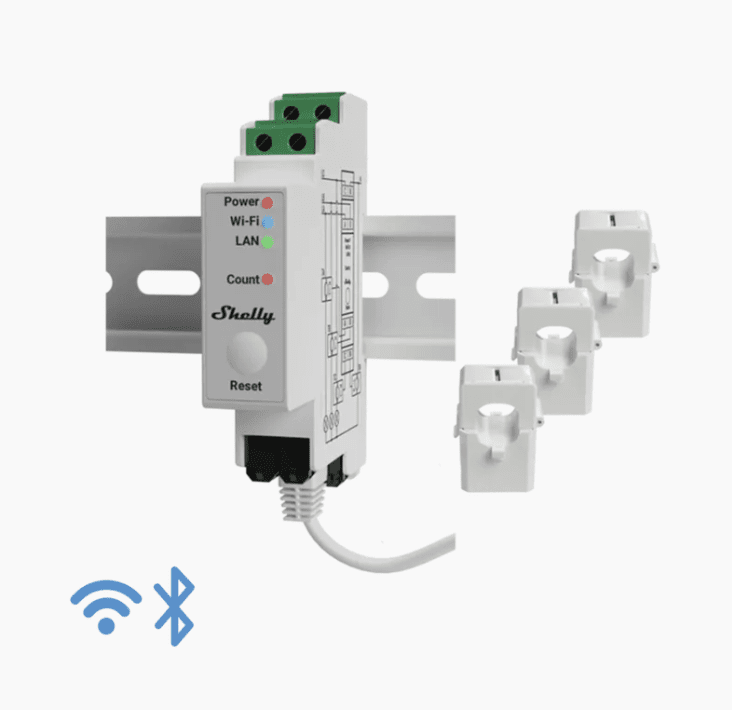

Das Shelly Pro 3EM ist ein WLAN-betriebenes, DIN-montierbares 3-Phasen-Stromverbrauchsmessgerät mit WLAN-, Bluetooth- und LAN-Konnektivität. Mit seiner auf 1% genauen aktiven Energiemessgenauigkeit kann das Shelly Pro 3EM genutzt werden, um den Verbrauch sämtlicher Haushaltsgeräte, Stromkreise und Bürogeräte einzeln zu überwachen. Historische Daten werden für bis zu 60 Tage gespeichert, wobei jede Phase über eine einminütige Resolution verfügt. Zusätzlich gestatten die Scripting-Funktionalitäten die Ausführung komplexer Szenarien und bieten erweiterte Überwachungsmöglichkeiten.

• Kann bis zu 120 A für jede Phase und den Neutralleiter messen
• 4-Quadranten-Messung mit mehreren Anschlusstypen
• Genauigkeit der Klasse B für Wirkenergie (Übereinstimmung mit IEC 62053-21 auf der Grundlage von Herstellertests)
• Geeignet für Photovoltaik
• Erkennung von Fehlern in der Phasenfolge (Option)
• Optische Pulsanzeige des Energieverbrauchs
• Messgenauigkeit zu 1%
• Speicher, der über einen Zeitraum von bis zu 60 Tagen in 1- Minuten-Intervallen abgerufen werden kann
• Paket beinhaltet 3 Stück 120A Stromwandler

3-Phasen-Stromverbrauchsmessgerät der nächsten Generation
Das Shelly Pro 3EM ist ein WLAN-betriebenes, DIN-montierbares 3-Phasen-Stromverbrauchsmessgerät mit WLAN-, Bluetooth- und LAN-Konnektivität. Mit seiner auf 1% genauen aktiven Energiemessgenauigkeit kann das Shelly Pro 3EM genutzt werden, um den Verbrauch sämtlicher Haushaltsgeräte, Stromkreise und Bürogeräte einzeln zu überwachen. Historische Daten werden für bis zu 60 Tage gespeichert, wobei jede Phase über eine einminütige Resolution verfügt. Zusätzlich gestatten die Scripting-Funktionalitäten die Ausführung komplexer Szenarien und bieten erweiterte Überwachungsmöglichkeiten.

Funktionen:

• 4-Quadranten-Messung – Zur Messung der kapazitiven und induktiven Lastarten der importierten und exportierten Wirkenergie.
• Genauigkeitsklasse B (Wirkenergie) – Das Shelly Pro 3EM verfügt über eine Messgenauigkeit von 1%.
• MODBUS-Unterstützung – Gestattet den einfachen und schnellen Einsatz in bestehenden Industrieanlagen.
• WLAN-, LAN- und Bluetooth-Konnektivität – Gleichzeitige Ethernet- und WLAN-Nutzung. MQTT, ein- und ausgehender WebSocket, UDP, mTLS-Unterstützung.
• Stromnetzüberwachung – Überwacht einphasige elektrische Systeme mit bis zu 3 Punkten gleichzeitig. Schnelle Benachrichtigungen und mindestens 60 Tage 1-Minuten-Aufzeichnungsspeicherung.
• Scripting-Funktionalitäten – Shelly Pro 3PM unterstützt mjS-Scripting vollständig, was Ihnen die Erstellung weiterer Funktionen und Funktionalitäten ermöglicht.

Sicherheit auf kommerziellem Niveau
Shelly Pro 3EM-400 unterstützt mTLS für MQTT, HTTP und sichere ausgehende WebSockets. Die Sicherheit auf kommerziellem Niveau ermöglicht direkte Verbindungen zu Ihrer Cloud-Infrastruktur und reduziert die Kosten für die Bereitstellung komplexer Netzwerke und VPNs.

Anwendungsfälle:

• Industrielle Einrichtungen – Shelly Pro 3EM bietet Unterstützung für MODBUS für Spannung, Strom, Leistung und Energien. Ihr Energieverbrauch und Momentanwerte von Spannung, Strom und Leistung sind genau erfassbar. Unsere neue Firmware-Plattform ermöglicht eine benutzerdefinierte Implementierung, die Ihrer Infrastruktur alle 100 ms Meldung machen kann.
• Zweiwege-Energieverbrauchsüberwachung – Überwachung Ihres Heims, Büros oder Ihrer Fabrik zur Vermeidung unnötiger Ausgaben oder von Spannungsabfällen, die Ihre Haushalts- und Bürogeräte beschädigen können. Shelly Pro 3EM kann den Zweiwegeverbrauch berechnen: produzierte sowie verbrauchte Energie für jede der drei Phasen. Das Gerät kann auch konfiguriert werden, um drei separate Stromkreise eines einphasigen elektrischen Systems zu messen. Anzeige der Qualität Ihres Stromnetzes hinsichtlich Wirkleistung, Blindleistung, Spannung und Leistungsfaktor.
• Lokale Steuerung – Dank der Scripting-Funktionalitäten des Shelly Pro 3EM und der Webhooks können Sie andere Shelly- oder WLAN-Geräte Ihres lokalen Netzwerks einfachst steuern. Verwenden Sie diese Funktionen, um basierend auf Ihrer PV-Erzeugung genaue Parameter für Heizung, Kühlung oder das Laden von Elektrofahrzeugen festzulegen und Ihre Geräte automatisch vom Stromverbrauch zu trennen. All dies funktioniert, ohne eine Cloud nutzen zu müssen.
• Überwachung und Steuerung von Sonnenkollektoren – Beobachten Sie, wie viel Energie Ihre Sonnenkollektoren oder Windturbinen erzeugen – sparen Sie mühelos. Shelly Pro 3EM liefert Echtzeitinformationen zur Effizienz Ihres Solar- und Windenergiesystems sowie historische Daten zu Generierung und Verbrauch der Energie in der letzten 60 Tagen – in einminütigen Abschnitten. So können Sie den Energiefluss steuern und Ihre Sonnenkollektoren und Windkraftanlagen am effizientesten nutzen. In einem weiteren Schritt können Sie Shelly Pro 3EM mit Ihren anderen Shelly-Geräten verknüpfen und Szenarien erstellen, um gewünschte Aktionen wie das Abschalten von Haushaltsgeräten oder das Auslösen eines Alarms auszulösen.

Steuerung:

• Volle Kompatibilität – Shelly-Geräte sind mit Alexa, Google Home, Android und iOS kompatibel. Zusammen mit dem Sprachassistenten können Sie Shelly-Geräte mit Ihrer Stimme steuern!
• Shelly Smart Control – Eine App zur Kontrolle Ihrer Räume, Ihres Energieverbrauchs und Ihrer Ausgaben. Passen Sie Ihre Dashboards an, erhalten Sie detaillierte Verbrauchsberichte und behalten Sie den Überblick über Ihre Stromrechnungen.

Technische Daten:



• Spannungsversorgung AC: 110 – 240 V, 50/60 Hz
• Spannungsversorgung DC: N/A
• Neutralleiter erforderlich: Ja
• Messeingänge: 4 Wandlereingänge
• Übertemperaturschutz: Ja
• Umgebungstemperatur: -20 °C bis 40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Spannungsmesser (RMS für jede Phase): 100 – 260 V
• Genauigkeit von Spannungsmessern: ±1 %
• Strommessgeräte (RMS über CT für jede Phase und den Neutralleiter): 0 – 120 A
• Genauigkeit von Strommessgeräten: ±1 % (2 – 120 A), ±2 % (1 – 2 A), ±5 % (0 – 1 A)
• Leistungs- und Energiezähler: Wirk- und Scheinleistung; Leistungsfaktor; Grundlegend aktiv und grundlegend reaktive Energie
• Speicherung von Messdaten: Mindestens 60 Tage mit einer Datenauflösung von 1 Minute
• Datenexport: CSV für aufgezeichnete PQ-Werte, JSON-Format-Export über RPC
• Eigenverbrauch des Geräts: < 3 W
• RF band: 2,4 MHz
• Max. RF Leistung: <20 dBm
• WLAN Protokoll: 802.11 b/g/n
• WLAN Reichweite: Bis zu 30m in Innenräumen und 50 m im Freien (Abhängig von den örtlichen Gegebenheiten)
• Bluetooth Protokol: l4.2
• Bluetooth Reichweite: Bis zu 10 m in Innenräumen und 30 m im Freien (Abhängig von den örtlichen Gegebenheiten)
• CPU: ESP32-D0WDQ6
• Flash: 16 MB
• Webhooks (URL actions): 20 mit 5 URLs pro hook
• Scripting: mJS
• MQTT: Ja
• CoAP: Nein
• Stromwandler: 3 x CT120 im Lieferumfang enthalten
• Größe (HxBxT): 94x19x69 ±0.5 mm
• Gewicht: 62 ±1 g
• Montage: DIN Schiene
• Schraubklemmen max. Drehmoment: 0.4 Nm
• Querschnitt des Leiters: 0.5 bis 2.5 mm² / 20 bis 14 AWG (Massiv, Litze und Aderendhülsen)
• Länge des abisolierten Leiters: 6 bis 7 mm
• Gerätematerial: Kunststoff
• Farbe: Weiß
• Max. Höhe: 2000 m
