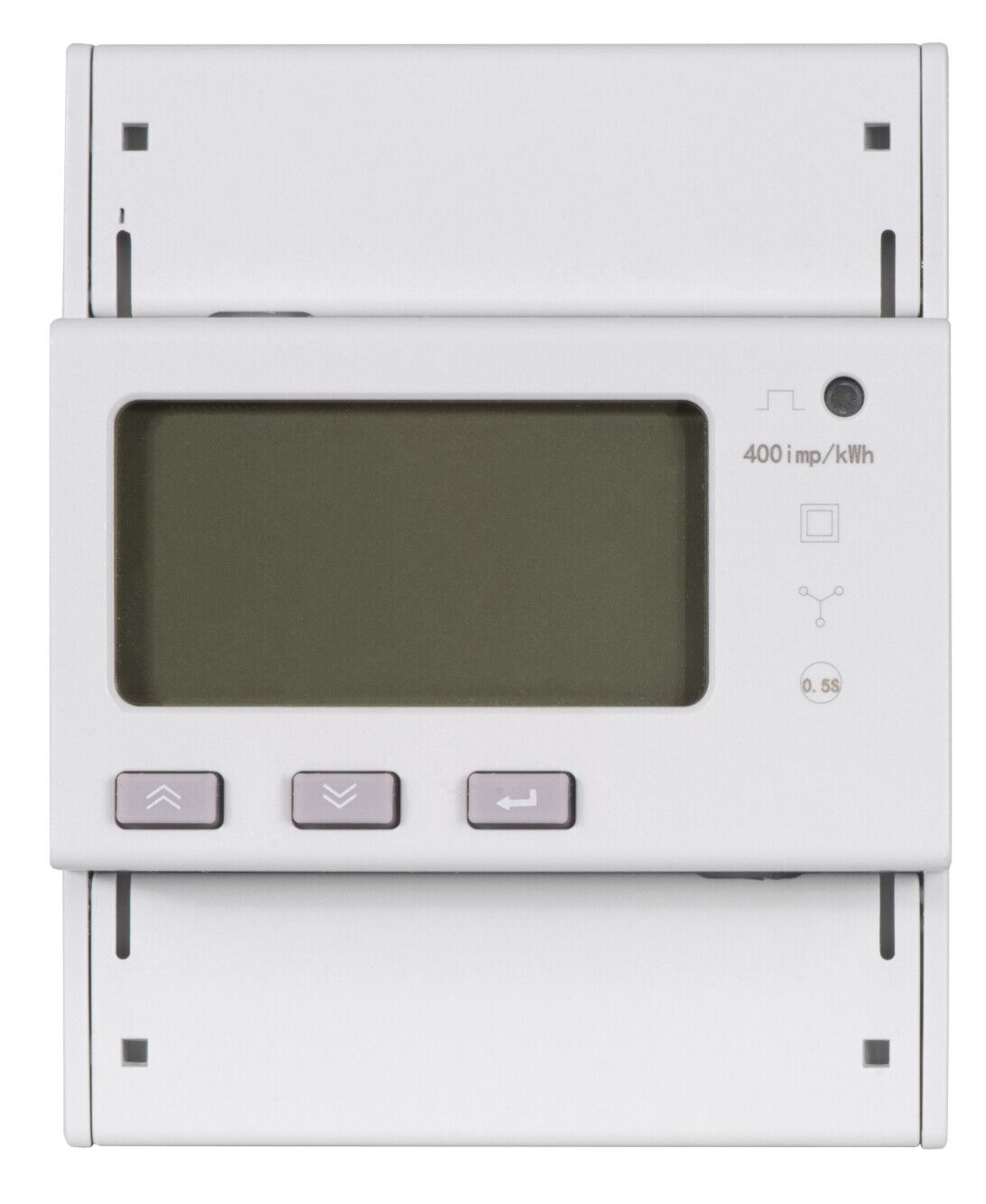

Smartmeter ADL 400 – Dreiphasiger Energiezähler für PV- und Speicheranlagen
Das Smartmeter ADL 400 ist ein multifunktionaler, dreiphasiger Stromzähler für präzise Energie- und Leistungsmessungen in privaten und gewerblichen Installationen. Über die RS485-Schnittstelle (Modbus-RTU) lässt sich das ADL 400 problemlos in Energiespeicher oder PV-Systeme integrieren, um eine genaue Überwachung und Steuerung zu ermöglichen. Es eignet sich ideal als Messgerät für SAX Power Homespeicher, kann aber auch in vielfältigen anderen Energiemanagement-Lösungen eingesetzt werden.
Produktvorteile
- Dreiphasige Messung von Strom, Spannung, Wirkleistung, Blindleistung, Scheinleistung, Leistungsfaktor, Frequenz und Energie (kWh, kvarh)
- Anwenderfreundliche Installation auf DIN-Hutschiene
- Komfortables LCD-Display mit 12-stelliger Anzeige
- Direktanschluss mit hoher Genauigkeit (Klasse 0,5s für kWh)
- Kommunikation über RS485 (Modbus-RTU, DL/T645-Protokoll)
- Statistiken über die letzten 48 Monate abrufbar
- Erkennung von bis zu 31 Harmonischen
- Geeignet für alle gängigen Netzarten bis 80 A Direktanschluss
Technische Daten
| Messprinzip | Dreiphasig, Vierleiter (Direktanschluss oder über Stromwandler) |
| Nennspannung | 3 × 220/380 V AC |
| Strombereich | 3 × 10(80) A |
| Messgenauigkeit | ±0,5 % kWh (Klasse 0,5s) / ±0,2 % Spannung & Strom |
| Kommunikation | RS485, Modbus-RTU, DL/T645 |
| Display | 12-stelliges LCD |
| Puls-Ausgang | 1000 / 10.000 Imp/kWh |
| Frequenzbereich | 45–65 Hz |
| Betriebstemperatur | -25 °C bis +55 °C |
| Schutzart | IP51 (Schaltschrankmontage empfohlen) |
| Abmessungen (B × H × T) | ca. 100 × 88 × 67 mm |
| Montage | DIN-Schiene (35 mm) |
| Gewicht | ca. 1 kg |
Anwendungsbereich
Das Smartmeter ADL 400 ist die ideale Lösung für die dynamische Leistungs- und Lastüberwachung in modernen PV- & Speicheranwendungen. Es wird bevorzugt in Kombination mit SAX Power Homespeichern eingesetzt, ist aber auch für zahlreiche andere Anforderungen im Energiemanagement prädestiniert*.
Hinweis: Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen. Das ADL 400 ist nicht für den Außenbereich geeignet.
