K2 Systems Trapezblech Montageset für 11 Module

K2 Systems Trapezblech-Montageset für 11 PV-Module

Das K2 Systems Trapezblech-Montageset für 11 PV-Module
bietet eine durchdachte Systemlösung zur vertikalen Montage gerahmter
Solarmodule auf geeigneten Trapezblechdächern. Die Zusammenstellung ist
für zwei getrennte Modulreihen vorgesehen und ermöglicht beispielsweise
eine Aufteilung in eine Reihe mit fünf und eine Reihe mit sechs Modulen.

Das Set basiert auf dem bewährten K2 BasicRail Montagesystem. Es enthält
Montageschienen in drei unterschiedlichen Längen, passende BasicClips,
Befestigungsschrauben, schwarze Modulmittel- und Modulendklemmen,
BasicLock Sets sowie Schienenverbinder.

Hochwertige Komponenten aus Aluminium, Edelstahl, UV-beständigem
glasfaserverstärktem Kunststoff und EPDM sorgen für eine stabile und
langlebige Unterkonstruktion. Damit eignet sich das Set für private,
landwirtschaftliche und gewerbliche Photovoltaikprojekte.

Ihre Vorteile auf einen Blick

• Montageset für bis zu 11 vertikal ausgerichtete PV-Module
• Für zwei getrennte Modulreihen vorgesehen
• Beispielsweise für eine Aufteilung mit fünf und sechs Modulen
• Geeignet für passende Trapezblechdächer
• Bewährte Komponenten des K2 BasicRail Systems
• Insgesamt 26,30 m BasicRail Montageschienen
• Schienenverbinder zur Kombination unterschiedlicher Schienenlängen
• Schwarze Modulmittel- und Modulendklemmen
• BasicLock Sets zur kontrollierten Fixierung der Schienen
• Robuste und witterungsbeständige Materialien

Flexible Schienenaufteilung für zwei Modulreihen

Der Lieferumfang enthält zwei K2 BasicRails mit 5,95 m Länge, zwei
BasicRails mit 4,80 m Länge und zwei BasicRails mit 2,40 m Länge.
Daraus ergibt sich eine gesamte Schienenlänge von
26,30 m.

Die beiden 5,95 m langen Schienen können beispielsweise für eine Reihe
mit fünf vertikal ausgerichteten Solarmodulen eingesetzt werden. Für die
längere Modulreihe lassen sich jeweils eine 4,80 m und eine 2,40 m lange
BasicRail mithilfe eines Schienenverbinder-Sets kombinieren.

Dadurch entstehen zwei nominell 7,20 m lange Schienenstränge für eine
mögliche Reihe mit sechs Modulen. Die tatsächlich nutzbare Länge ist von
der Schienenverbindung, den verwendeten Modulen und der konkreten
Anlagenplanung abhängig.

K2 BasicRail für Trapezblechdächer

Die K2 BasicRail 22 ist eine robuste Aluminium-Montageschiene für die
Befestigung von Photovoltaikmodulen. Das Profil ist für die Montage mit
BasicClips auf geeigneten Trapezblechdächern vorgesehen und kann
projektspezifisch in K2 Base ausgelegt werden.

Durch die Kombination verschiedener Schienenlängen lässt sich das
Montageset flexibel an unterschiedlich lange Modulreihen anpassen.
Die enthaltenen Schienenverbinder ermöglichen eine fachgerechte
Verbindung von jeweils zwei BasicRails.

Direkte Befestigung mit K2 BasicClips

Die 41 enthaltenen K2 BasicClips dienen als Verbindung zwischen dem
Trapezblech und den BasicRail Montageschienen. Die Montagehalter bestehen
aus UV-beständigem glasfaserverstärktem Kunststoff und wurden speziell
für das K2 BasicRail System entwickelt.

Für jeden BasicClip werden zwei gewindeformende Schrauben benötigt.
Entsprechend enthält das Set 82 Schrauben mit Dichtscheibe in der
Abmessung 6 × 38 mm. Die Dichtscheiben unterstützen bei fachgerechter
Montage die Abdichtung der Befestigungspunkte.

Sichere Befestigung der Solarmodule

Zur Befestigung zwischen den Solarmodulen umfasst das Montageset
18 schwarz eloxierte K2 Universal-Mittelklemmen. Acht schwarze
Universal-Endklemmen sichern die äußeren Modulkanten der beiden
getrennten Modulreihen.

Die schwarzen Modulklemmen sorgen insbesondere in Verbindung mit
Solarmodulen mit schwarzem Rahmen für ein dezentes und hochwertiges
Erscheinungsbild. Die Kompatibilität mit der tatsächlichen
Modulrahmenhöhe muss vor der Montage geprüft werden.

BasicLock für eine kontrollierte Schienenausdehnung

Montageschienen aus Aluminium verändern bei wechselnden Temperaturen
ihre Länge. Die vier enthaltenen K2 BasicLock 22 Sets dienen zur
gezielten Fixierung der BasicRails und unterstützen die kontrollierte
thermische Ausdehnung des Schienensystems.

Die BasicLock Sets werden inklusive der benötigten Schrauben und Muttern
geliefert. Ihre Positionierung muss gemäß der aktuellen
K2-Montageanleitung und der projektspezifischen Planung erfolgen.

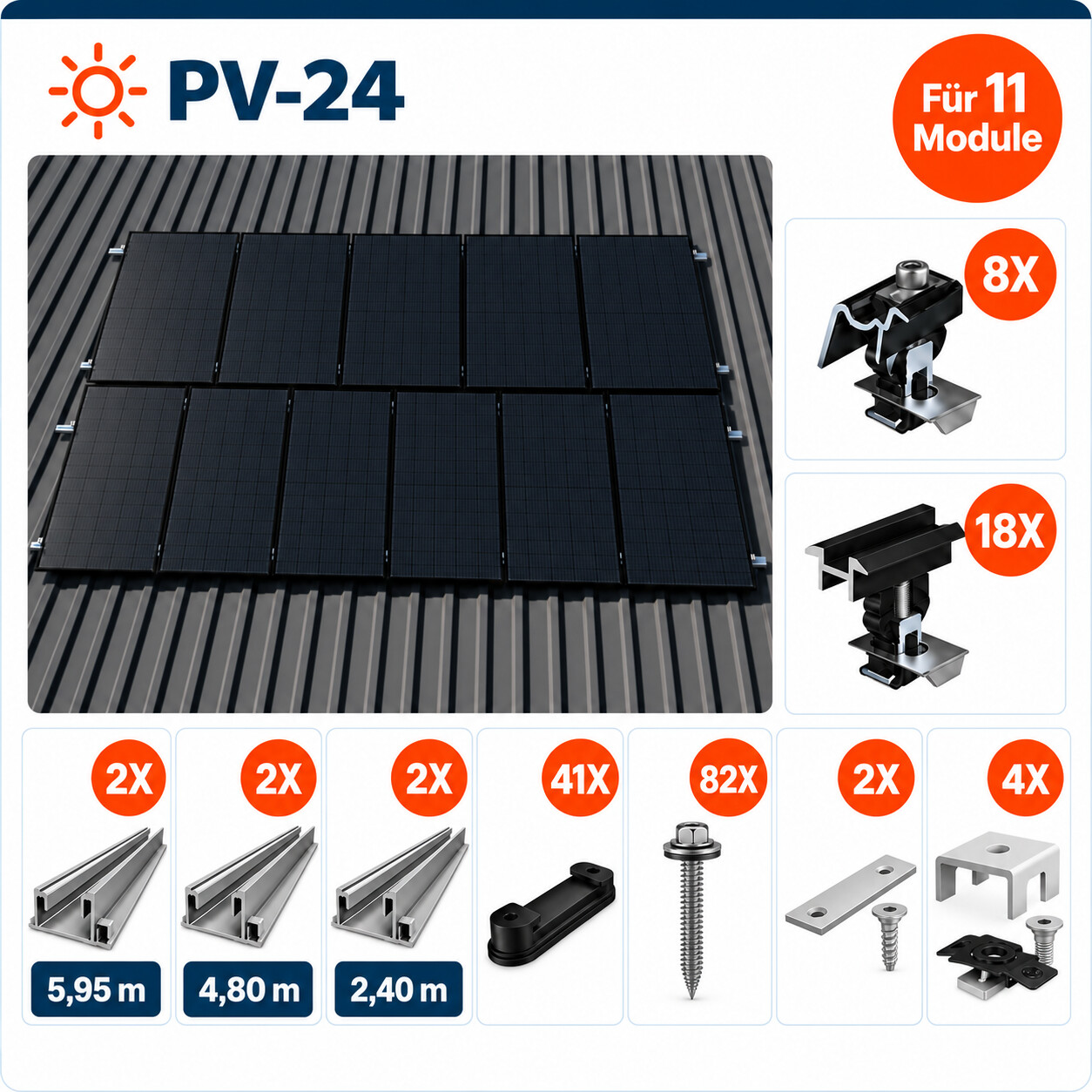

Lieferumfang

• 41 × K2 BasicClip für Trapezblech
• 82 × gewindeformende Schraube mit Dichtscheibe 6 × 38 mm
• 18 × K2 Universal-Mittelklemme 25–40 mm, schwarz eloxiert, Artikelnummer 2004148
• 8 × K2 Universal-Endklemme, schwarz eloxiert
• 2 × K2 BasicRail 22 mit jeweils 5,95 m Länge
• 2 × K2 BasicRail 22 mit jeweils 4,80 m Länge
• 2 × K2 BasicRail 22 mit jeweils 2,40 m Länge
• 4 × K2 BasicLock 22 Set inklusive Schrauben und Muttern
• 2 × K2 Schienenverbinder Set BasicRail inklusive Schrauben

Hinweis: Solarmodule sind nicht im Lieferumfang enthalten.

Technische Übersicht

Wichtige Hinweise zur Anlagenplanung

Vor der Bestellung müssen die Abmessungen, Rahmenhöhen und
vorgeschriebenen Klemmzonen der verwendeten Solarmodule geprüft werden.
Ebenfalls zu berücksichtigen sind das Trapezblechprofil, die
Hochsickenabstände, die Blechstärke, die tragende Unterkonstruktion und
die notwendigen Modulabstände.

Die erforderliche Anzahl und Position der BasicClips hängt von der
Dachkonstruktion sowie den örtlichen Schnee- und Windlasten ab. Die
endgültige statische Auslegung sollte deshalb projektspezifisch mit
K2 Base durchgeführt werden. Je nach Projekt können zusätzliche
Komponenten erforderlich sein.

Die Montage ist entsprechend den aktuellen K2-Montageanleitungen und
den geltenden technischen Vorschriften durch qualifiziertes Fachpersonal
auszuführen. Vor Beginn der Arbeiten muss die Tragfähigkeit des Daches
fachgerecht geprüft werden.

Bewährte K2 Qualität für Ihre Photovoltaikanlage

Das K2 Systems Trapezblech-Montageset bietet eine flexible und
durchdachte Grundlage für die vertikale Installation von elf
Solarmodulen in zwei Reihen. Unterschiedliche BasicRail Längen,
robuste BasicClips, schwarze Universalklemmen und passende
Schienenverbinder machen das Set zu einer zuverlässigen Lösung für
moderne Photovoltaikprojekte.
