K2 Systems Trapezblech Montageset für 12 Module

K2 Systems Trapezblech-Montageset für 12 PV-Module

Das K2 Systems Trapezblech-Montageset für 12 PV-Module
bietet eine robuste Systemlösung für die vertikale Montage gerahmter
Solarmodule auf geeigneten Trapezblechdächern. Die Zusammenstellung ist
für zwei getrennte Modulreihen mit jeweils sechs Solarmodulen vorgesehen.

Das Set basiert auf dem bewährten K2 BasicRail Montagesystem. Es enthält
BasicRail Montageschienen in zwei unterschiedlichen Längen, BasicClips,
passende Befestigungsschrauben, schwarze Modulmittel- und
Modulendklemmen, BasicLock Sets sowie Schienenverbinder.

Hochwertige Komponenten aus Aluminium, Edelstahl, UV-beständigem
glasfaserverstärktem Kunststoff und EPDM sorgen bei fachgerechter
Planung und Montage für eine stabile, langlebige und
witterungsbeständige PV-Unterkonstruktion.

Ihre Vorteile auf einen Blick

• Montageset für bis zu 12 vertikal ausgerichtete PV-Module
• Für zwei Reihen mit jeweils sechs Solarmodulen vorgesehen
• Geeignet für passende Trapezblechdächer
• Bewährte Komponenten des K2 BasicRail Systems
• Insgesamt 28,80 m BasicRail Montageschienen enthalten
• Vier Schienenverbinder zur Kombination der Schienenlängen
• 46 BasicClips zur Befestigung auf dem Trapezblech
• Schwarze Mittel- und Endklemmen für eine hochwertige Optik
• Vier BasicLock Sets zur kontrollierten Fixierung der Schienen
• Für private, landwirtschaftliche und gewerbliche PV-Projekte

Montagesystem für zwei Reihen mit jeweils sechs Modulen

Für jede der beiden Modulreihen stehen zwei parallele Schienenstränge
zur Verfügung. Jeder Schienenstrang wird aus einer 4,80 m und einer
2,40 m langen K2 BasicRail zusammengesetzt. Daraus ergibt sich eine
nominelle Schienenlänge von 7,20 m pro Schienenstrang.

Insgesamt enthält das Set vier solcher Schienenstränge für zwei
Modulreihen. Die tatsächliche nutzbare Länge ist von der Ausführung der
Schienenverbindung, den Modulabmessungen und den notwendigen
Montageabständen abhängig.

28,80 Meter K2 BasicRail Montageschienen

Im Lieferumfang befinden sich vier K2 BasicRail 22 Montageschienen mit
jeweils 4,80 m Länge sowie vier weitere BasicRails mit jeweils 2,40 m.
Die gesamte enthaltene Schienenlänge beträgt damit
28,80 m.

Die K2 BasicRail besteht aus hochwertigem Aluminium und verbindet eine
robuste Konstruktion mit einem vergleichsweise geringen Eigengewicht.
Das Profil ist für die Befestigung mit K2 BasicClips auf geeigneten
Trapezblechdächern vorgesehen.

Schienenverbindung mit K2 BasicConnector

Die vier enthaltenen K2 Schienenverbinder Sets ermöglichen die
Verbindung von jeweils einer 4,80 m und einer 2,40 m langen BasicRail.
Die Verbinder verfügen über drei Bohrungen zur flexiblen Montage und
werden inklusive der benötigten Schrauben geliefert.

Durch die aufeinander abgestimmten Systemkomponenten entsteht eine
stabile Verbindung zwischen den einzelnen Schienenabschnitten. Die
Montage muss entsprechend der aktuellen K2-Montageanleitung erfolgen.

Direkte Dachbefestigung mit BasicClips

Die 46 enthaltenen K2 BasicClips dienen als Verbindung zwischen dem
Trapezblech und den BasicRail Montageschienen. Die Montagehalter bestehen
aus UV-beständigem glasfaserverstärktem Kunststoff und sind für den
Einsatz im K2 BasicRail System vorgesehen.

Je BasicClip werden zwei gewindeformende Schrauben benötigt.
Dementsprechend enthält das Set insgesamt 92 Schrauben mit Dichtscheibe
in der Abmessung 6 × 38 mm. Die Dichtscheiben unterstützen bei
sachgemäßer Verarbeitung die Abdichtung der Befestigungspunkte.

Schwarze Modulklemmen für eine sichere Befestigung

Die 20 schwarz eloxierten K2 Universal-Mittelklemmen befestigen die
Solarmodule zwischen den einzelnen Modulpositionen. Acht schwarze
Universal-Endklemmen sichern die äußeren Modulkanten der beiden
getrennten Modulreihen.

Die Mittelklemmen sind für gerahmte PV-Module mit Rahmenhöhen von
25 bis 40 mm vorgesehen. Die schwarzen Oberflächen sorgen insbesondere
in Verbindung mit schwarzen Modulrahmen für ein dezentes und
hochwertiges Erscheinungsbild.

BasicLock zur kontrollierten Fixierung

Montageschienen aus Aluminium dehnen sich bei Wärme aus und ziehen sich
bei sinkenden Temperaturen zusammen. Die vier enthaltenen K2 BasicLock
22 Sets dienen zur gezielten Fixierung der Schienen und unterstützen
eine kontrollierte thermische Ausdehnung des Systems.

Die BasicLock Sets werden inklusive Schrauben und Muttern geliefert.
Die genaue Positionierung erfolgt entsprechend der K2-Systemplanung und
der gültigen Montageanleitung.

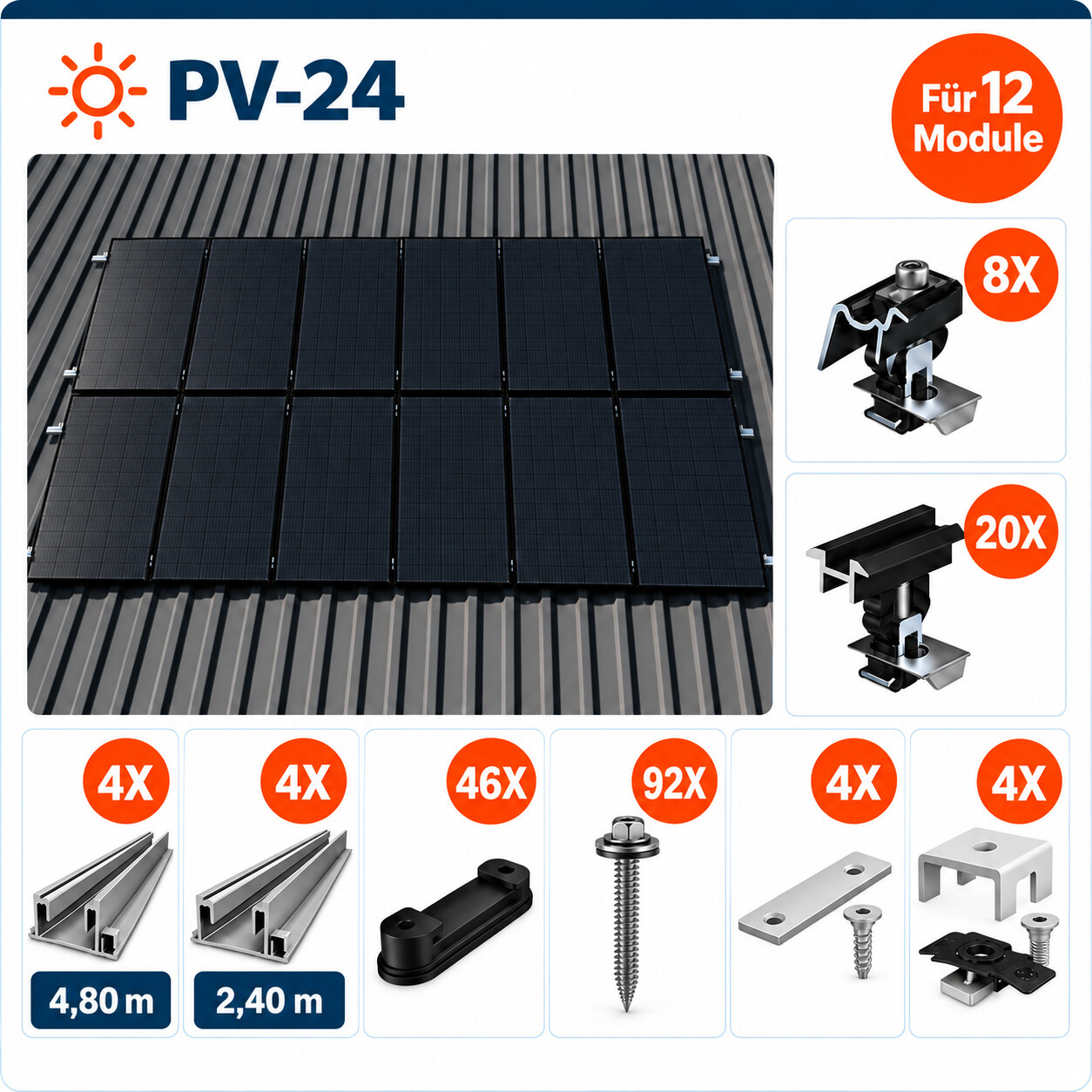

Lieferumfang

• 46 × K2 BasicClip für Trapezblech
• 92 × K2 gewindeformende Schraube mit Dichtscheibe 6 × 38 mm
• 20 × K2 Universal-Mittelklemme 25–40 mm, schwarz eloxiert, Artikelnummer 2004148
• 8 × K2 Universal-Endklemme, schwarz eloxiert
• 4 × K2 BasicRail 22 mit jeweils 4,80 m Länge
• 4 × K2 BasicRail 22 mit jeweils 2,40 m Länge
• 4 × K2 BasicLock 22 Set inklusive Schrauben und Muttern
• 4 × K2 Schienenverbinder Set BasicRail inklusive Schrauben

Hinweis: Solarmodule sind nicht im Lieferumfang enthalten.

Technische Übersicht

Wichtige Hinweise zur Planung und Montage

Vor der Bestellung müssen die Modulbreite, Rahmenhöhe, vorgeschriebenen
Klemmzonen und notwendigen Abstände geprüft werden. Ebenfalls zu
berücksichtigen sind das Trapezblechprofil, die Hochsickenabstände,
die Blechstärke und die Tragfähigkeit der vorhandenen Dachkonstruktion.

Die erforderliche Anzahl und Position der BasicClips hängt von der
Dachkonstruktion und den örtlichen Schnee- und Windlasten ab. Die
endgültige Auslegung sollte deshalb projektspezifisch mit K2 Base
durchgeführt werden. Abhängig vom jeweiligen Projekt können zusätzliche
Komponenten erforderlich sein.

Die Montage ist entsprechend den aktuellen K2-Montageanleitungen und den
geltenden technischen Vorschriften durch qualifiziertes Fachpersonal
auszuführen. Vor Beginn der Arbeiten muss die ausreichende Tragfähigkeit
des Daches fachgerecht geprüft werden.

Bewährte K2 Qualität für Ihr Photovoltaikprojekt

Mit seinen aufeinander abgestimmten BasicRail Komponenten bietet dieses
K2 Trapezblech-Montageset eine praktische Grundlage für die vertikale
Montage von zwölf Solarmodulen. Die flexible Schienenkombination,
robuste BasicClips, schwarze Universalklemmen und passende
Schienenverbinder machen das Set zu einer zuverlässigen Lösung für
moderne Photovoltaikanlagen.
