K2 Trapezblech-Montageset für 2 PV-Module – vertikale Montage
Das K2 Systems Trapezblech-Montageset enthält aufeinander
abgestimmte Komponenten für die vertikale Montage von zwei gerahmten
Photovoltaikmodulen auf einem geeigneten Trapezblechdach. Es verbindet die
bewährte K2 BasicRail 22 mit BasicClips, passenden Befestigungsschrauben,
schwarzen Modulklemmen und BasicLock-Sicherungen.
Die Kombination aus Aluminium, Edelstahl, EPDM und UV-beständigem,
glasfaserverstärktem Kunststoff ermöglicht eine stabile und langlebige
PV-Unterkonstruktion. Das Montageset eignet sich für private und gewerbliche
Photovoltaikprojekte und ermöglicht eine optisch ansprechende Installation
von Modulen mit schwarzen Rahmen.
Ausgelegt für zwei vertikal montierte PV-Module
Das Set enthält zwei K2 BasicRail 22 Montageschienen mit jeweils 2,40 m Länge,
zwei schwarze Mittelklemmen und vier schwarze Endklemmen. Diese Zusammenstellung
ist für zwei nebeneinander angeordnete PV-Module in vertikaler beziehungsweise
hochkantiger Ausrichtung vorgesehen.
Die enthaltenen Modulmittel- und Modulendklemmen sind für gerahmte Solarmodule
mit einer Rahmenhöhe von 25 bis 40 mm geeignet. Vor der Bestellung
muss die Rahmenhöhe der verwendeten PV-Module geprüft werden.
Vorteile des K2 Trapezblech-Montagesets
- Komplettes Montageset für zwei vertikal ausgerichtete PV-Module
- Originalkomponenten von K2 Systems
- Für geeignete Trapezblechdächer konzipiert
- Zwei K2 BasicRail 22 Montageschienen mit jeweils 2,40 m Länge
- BasicClips mit allgemeiner bauaufsichtlicher Zulassung
- Passende 6 × 38 mm Befestigungsschrauben mit Dichtscheiben
- Schwarze Mittel- und Endklemmen für Modulrahmen von 25 bis 40 mm
- BasicLock-Sicherungen zur Fixierung der Montageschienen
- Witterungsbeständige Materialien für den dauerhaften Außeneinsatz
- Für private und gewerbliche Photovoltaikanlagen geeignet
K2 BasicRail 22 – stabile Basis der PV-Unterkonstruktion
Die beiden enthaltenen K2 BasicRail 22 Montageschienen bilden
die tragende Grundlage des Systems. Jede Schiene ist 2,40 m lang, 63 mm breit
und 22,5 mm hoch. Sie besteht aus Aluminium EN AW-6063 T66 und besitzt einen
statischen Nachweis in der Planungssoftware K2 Base.
Die kompakte Profilhöhe und das geringe Gewicht erleichtern die Handhabung bei
der Montage. Gleichzeitig bietet das Aluminiumprofil die für eine professionelle
Photovoltaik-Unterkonstruktion benötigte Stabilität und Korrosionsbeständigkeit.
Direkte Befestigung mit K2 BasicClips
Die K2 BasicClips dienen zur Befestigung der BasicRail auf
der geeigneten Trapezblecheindeckung. Das Set enthält neun BasicClips aus
UV-beständigem, glasfaserverstärktem Polyamid.
Für jeden BasicClip werden zwei gewindeformende Schrauben mit Dichtscheibe
benötigt. Daher sind im Set insgesamt 18 Schrauben in der Größe 6 × 38 mm
enthalten. Die Dichtscheiben aus EPDM unterstützen eine fachgerechte Abdichtung
der Befestigungspunkte.
Die Eignung der Schrauben für das vorhandene Trapezblech und dessen Materialstärke
muss vor der Installation geprüft werden. Maßgeblich sind die aktuelle
K2-Montageanleitung, die Zulassung der verwendeten Schrauben und die konkrete
Ausführung der Dacheindeckung.
Schwarze K2 Modulmittel- und Modulendklemmen
Zur Fixierung der Solarmodule enthält das Set zwei schwarze K2 Clamp MC
Modulmittelklemmen und vier schwarze K2 Clamp EC Modulendklemmen. Die
Mittelklemmen befestigen die Module im Zwischenbereich, während die Endklemmen
für den äußeren Abschluss der beiden Modulreihen verwendet werden.
Beide Klemmtypen sind für gerahmte Photovoltaikmodule mit Rahmenhöhen zwischen
25 und 40 mm vorgesehen. Die schwarz eloxierte Oberfläche sorgt insbesondere
in Verbindung mit Full-Black-Modulen oder Modulen mit schwarzem Rahmen für ein
harmonisches Gesamtbild.
K2 BasicLock 22 zur Fixierung der Montageschienen
Die beiden enthaltenen K2 BasicLock 22 Sets dienen zur
definierten Fixierung der BasicRail 22 bei thermischer Ausdehnung. Aluminium
dehnt sich bei steigenden Temperaturen aus und zieht sich bei sinkenden
Temperaturen wieder zusammen. Diese temperaturbedingte Bewegung muss bereits
bei Planung und Montage berücksichtigt werden.
Das BasicLock 22 bildet einen vorgesehenen Sicherungspunkt innerhalb des
BasicRail-Systems. Schrauben und Muttern für die BasicLock-Komponenten sind
im jeweiligen Set enthalten.

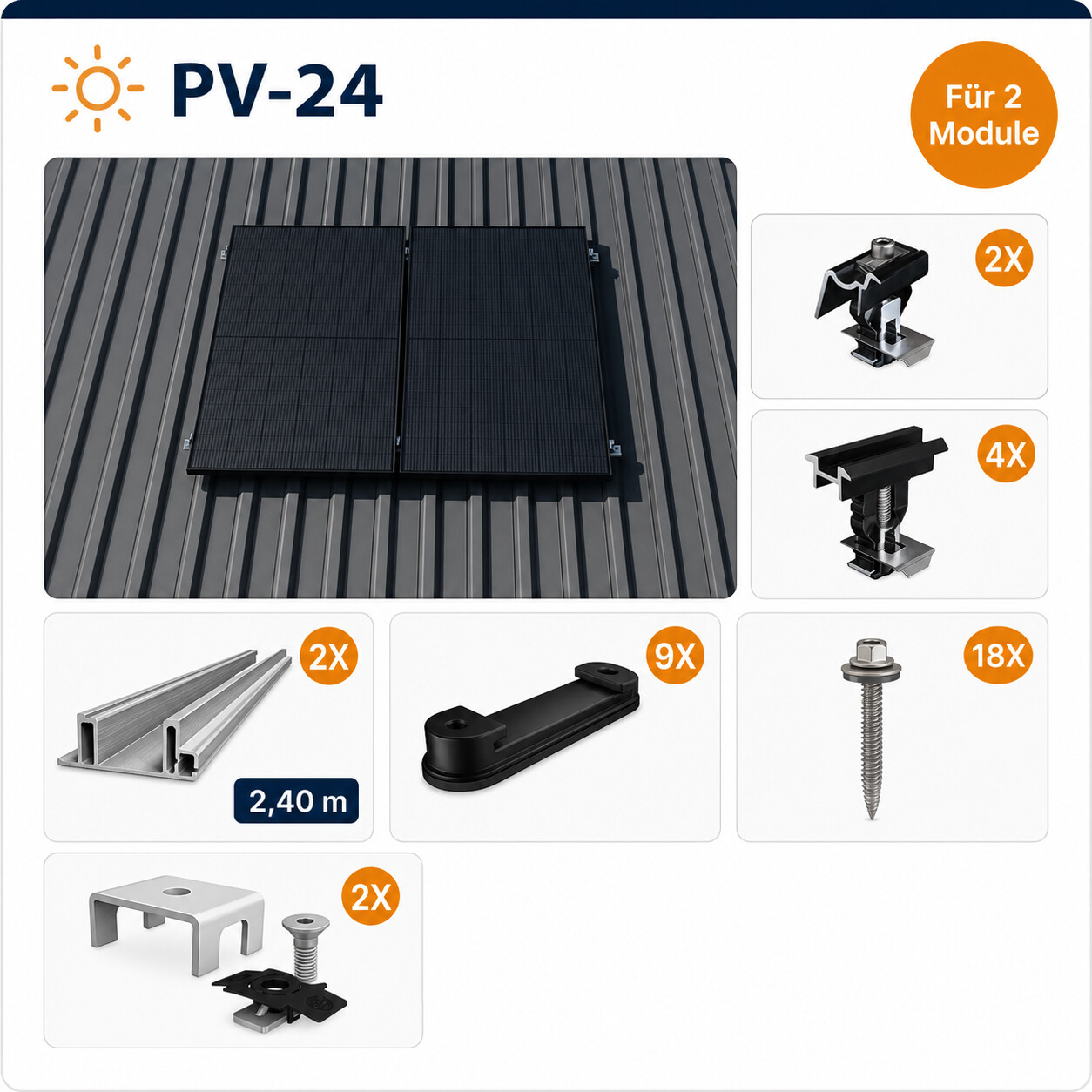

Lieferumfang
- 9 × K2 BasicClip für BasicRail
- 18 × gewindeformende Schraube mit Dichtscheibe 6 × 38 mm
- 2 × K2 Clamp MC Modulmittelklemme 25–40 mm, schwarz eloxiert
- 4 × K2 Clamp EC Modulendklemme 25–40 mm, schwarz eloxiert
- 2 × K2 BasicRail 22 Montageschiene, jeweils 2,40 m
- 2 × K2 BasicLock 22 Set inklusive Schrauben und Muttern
Solarmodule, elektrische Komponenten, Kabelmanagement, Potentialausgleich,
Erdungskomponenten und weitere projektspezifische Zubehörteile sind nicht
im Lieferumfang enthalten.
Technische Übersicht
| Hersteller | K2 Systems |
|---|---|
| Produkttyp | Trapezblech-Montageset für Photovoltaikmodule |
| Vorgesehene Modulanzahl | 2 PV-Module |
| Modulausrichtung | Vertikal / hochkant |
| Dacheindeckung | Geeignetes Trapezblech |
| Einsatzbereich | Schrägdach |
| Geeignete Modulrahmenhöhe | 25–40 mm |
| Schienentyp | K2 BasicRail 22 |
| Schienenlänge | 2 × 2,40 m |
| Schienenabmessungen | 2.400 × 63 × 22,5 mm je Schiene |
| Schienenmaterial | Aluminium EN AW-6063 T66 |
| Material BasicClip | UV-beständiges, glasfaserverstärktes Polyamid |
| Material Schrauben | Edelstahl mit EPDM-Dichtscheibe |
| Farbe der Modulklemmen | Schwarz eloxiert |
Wichtige Hinweise zur Planung und Montage
Die Zusammenstellung des Sets ersetzt keine projektspezifische statische
Berechnung. Die Anzahl und Position der Befestigungspunkte muss anhand des
Gebäudestandorts, der Dachgeometrie, der Tragfähigkeit des Trapezblechs,
der Modulabmessungen sowie der örtlichen Schnee- und Windlasten geprüft werden.
Bei abweichenden Modulmaßen, hohen Schnee- oder Windlasten, besonderen
Randbereichen oder einer nicht ausreichend tragfähigen Dacheindeckung können
zusätzliche BasicClips, Schrauben, Montageschienen oder weitere Komponenten
erforderlich sein.
Die Planung sollte mit K2 Base und nach den aktuellen Montageanleitungen von
K2 Systems erfolgen. Montage und Prüfung der Dachkonstruktion dürfen nur durch
entsprechend qualifiziertes Fachpersonal durchgeführt werden.
Häufige Fragen zum K2 Trapezblech-Montageset
Für wie viele Solarmodule ist das Set vorgesehen?
Die enthaltenen Schienen und Modulklemmen sind für zwei nebeneinander
montierte PV-Module in vertikaler Ausrichtung zusammengestellt.
Welche Modulrahmenhöhen sind geeignet?
Die enthaltenen K2 Clamp MC und Clamp EC Modulklemmen sind für gerahmte
Solarmodule mit Rahmenhöhen von 25 bis 40 mm vorgesehen.
Sind die Schrauben für die BasicClips enthalten?
Ja. Im Set befinden sich 18 gewindeformende Schrauben 6 × 38 mm mit
Dichtscheibe. Damit stehen für jeden der neun BasicClips zwei Schrauben
zur Verfügung.
Kann das Set auf jedem Trapezblechdach verwendet werden?
Nein. Material, Blechstärke, Profilgeometrie, Befestigung der Dacheindeckung
und Tragfähigkeit müssen für das konkrete Projekt geprüft werden. Auch die
statische Auslegung des Montagesystems ist erforderlich.
Abgestimmtes K2 Montageset für zwei PV-Module
Das K2 Trapezblech-Montageset für zwei vertikale PV-Module
kombiniert hochwertige Originalkomponenten in einer praktischen
Zusammenstellung. BasicRail, BasicClips, Befestigungsschrauben, schwarze
Modulklemmen und BasicLock-Sicherungen schaffen eine zuverlässige Grundlage
für professionelle Photovoltaikanlagen auf geeigneten Trapezblechdächern.
