K2 Trapezblech-Montageset für 5 PV-Module – vertikale Montage
Mit dem K2 Systems Trapezblech-Montageset lassen sich fünf gerahmte Photovoltaikmodule in vertikaler Ausrichtung auf einem geeigneten Trapezblechdach befestigen. Das sorgfältig zusammengestellte Set enthält die benötigten Montageschienen, Dachbefestiger, Schrauben, Modulmittelklemmen, Modulendklemmen und BasicLock-Sicherungen.
Die Montage basiert auf dem bewährten K2 BasicRail System. Zwei jeweils 5,95 Meter lange BasicRail-Montageschienen bilden eine stabile Unterkonstruktion für die Modulreihe. Die Befestigung der Schienen auf dem Trapezblech erfolgt mithilfe der enthaltenen BasicClips und gewindeformenden Schrauben mit Dichtscheibe.
Hochwertige Materialien wie Aluminium, Edelstahl, glasfaserverstärkter Kunststoff und EPDM sorgen für eine langlebige und witterungsbeständige Montagelösung. Damit eignet sich das Set gleichermaßen für private und gewerbliche Photovoltaikprojekte.
Ihre Vorteile auf einen Blick
- Für fünf PV-Module: abgestimmte Zusammenstellung für eine vertikale Modulreihe
- Bewährtes K2 BasicRail System: professionelle Montagelösung für geeignete Trapezblechdächer
- Großzügige Schienenlänge: zwei BasicRail-Schienen mit jeweils 5,95 Metern
- Direkte Dachbefestigung: 18 BasicClips mit insgesamt 36 passenden Schrauben
- Komplette Modulbefestigung: acht Mittel- und vier Endklemmen
- Für Rahmenhöhen von 25 bis 40 mm: flexibel mit zahlreichen gerahmten Solarmodulen kombinierbar
- BasicLock-Sicherung: unterstützt die Fixierung der Montageschienen bei thermischer Ausdehnung
- Witterungsbeständige Materialien: für eine dauerhaft zuverlässige PV-Unterkonstruktion
Professionelle PV-Montage auf Trapezblech
Das K2 Montageset ist für die Installation von fünf Solarmodulen in vertikaler beziehungsweise hochkanter Ausrichtung vorgesehen. Die beiden BasicRail-Schienen werden mithilfe der BasicClips direkt auf den geeigneten Hochsicken des Trapezblechs befestigt.
Jeder BasicClip wird mit zwei gewindeformenden Schrauben montiert. Dementsprechend enthält das Set 18 BasicClips und 36 Schrauben in der Abmessung 6 × 38 mm. Die integrierten Dichtscheiben unterstützen eine fachgerechte Abdichtung der Befestigungspunkte.
K2 BasicRail 22 mit 5,95 Metern Länge
Die K2 BasicRail 22 ist eine robuste Schnellmontageschiene aus Aluminium. Sie wurde unter anderem für die direkte Befestigung auf Trapezblech mit dem K2 BasicClip entwickelt. Im Lieferumfang befinden sich zwei Montageschienen mit einer Länge von jeweils 5,95 Metern.
Die Schienen ermöglichen eine durchgehende Unterkonstruktion für die fünf nebeneinander angeordneten PV-Module. Die konkreten Befestigungsabstände und die zulässige Spannweite müssen anhand des jeweiligen Projekts, des Trapezblechs sowie der örtlichen Wind- und Schneelasten bestimmt werden.
BasicClip-Dachbefestiger für das K2 BasicRail System
Die 18 K2 BasicClips verbinden die BasicRail-Montageschienen mit dem geeigneten Trapezblech. Die Dachbefestiger bestehen aus UV-beständigem, glasfaserverstärktem Kunststoff und sind speziell für das K2 BasicRail System ausgelegt.
Die insgesamt 36 enthaltenen Schrauben mit Dichtscheibe ermöglichen die Befestigung mit jeweils zwei Schrauben pro BasicClip. Vor der Montage müssen insbesondere Material, Stärke, Hochsickenbreite und Tragfähigkeit des vorhandenen Trapezblechs geprüft werden.
Schwarze Universalklemmen für Modulrahmen von 25 bis 40 mm
Acht schwarz eloxierte Universal-Mittelklemmen befestigen die fünf Solarmodule an den Übergängen zwischen den einzelnen Modulen. Vier Universal-Endklemmen sichern die beiden äußeren Seiten der Modulreihe.
Die Modulklemmen eignen sich für gerahmte PV-Module mit einer Rahmenhöhe von 25 bis 40 mm. Durch ihre schwarze Oberfläche passen sie besonders gut zu Solarmodulen mit schwarzem Rahmen oder elegantem Full-Black-Design.
BasicLock 22 zur Sicherung der Montageschienen
Die beiden K2 BasicLock 22 Sets dienen als Montagesicherung für die BasicRail 22. Sie unterstützen die kontrollierte Fixierung der Schienen bei temperaturbedingter Ausdehnung. Schrauben und Muttern sind bereits Bestandteil der BasicLock-Sets.

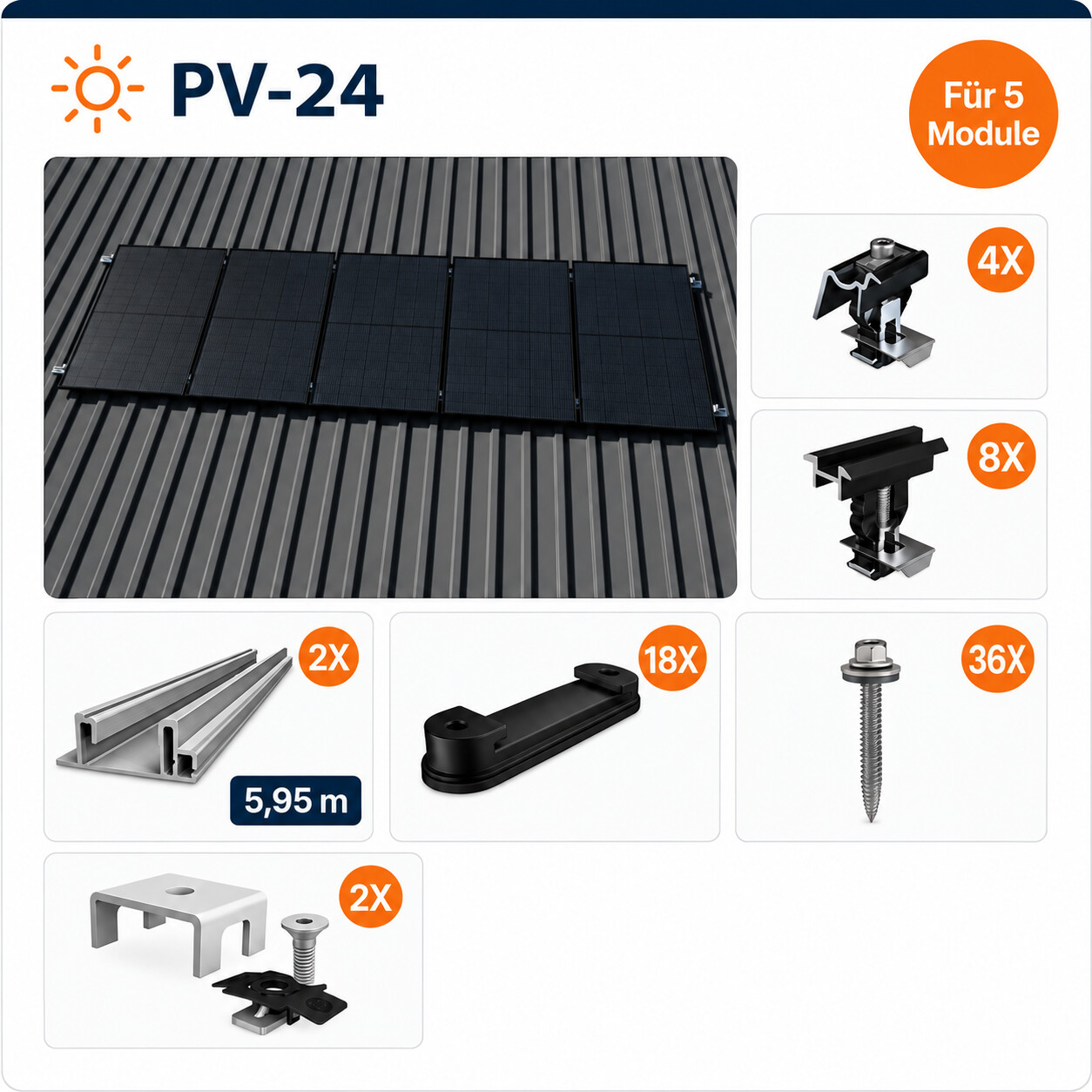

Lieferumfang des K2 Montagesets
- 18 × K2 BasicClip für Trapezblech-Schrägdächer
- 36 × gewindeformende Schraube 6 × 38 mm mit Dichtscheibe
- 8 × K2 Universal-Mittelklemme für Rahmenhöhen von 25 bis 40 mm, schwarz eloxiert
- 4 × K2 Universal-Endklemme für Rahmenhöhen von 25 bis 40 mm, schwarz eloxiert
- 2 × K2 BasicRail 22 Montageschiene mit jeweils 5,95 m Länge
- 2 × K2 BasicLock 22 Set inklusive Schrauben und Muttern
Hinweis: PV-Module und weitere auf Produktbildern möglicherweise dargestellte Komponenten sind nur enthalten, wenn sie im Lieferumfang ausdrücklich aufgeführt sind.
Technische Übersicht
| Hersteller | K2 Systems |
|---|---|
| Montagesystem | K2 BasicRail System |
| Vorgesehene Dachart | Geeignetes Trapezblechdach |
| Einsatzbereich | Schrägdach |
| Modulanzahl | 5 gerahmte PV-Module |
| Modulausrichtung | Vertikal / hochkant |
| Geeignete Modulrahmenhöhe | 25–40 mm |
| Montageschienen | 2 × K2 BasicRail 22 |
| Schienenlänge | Jeweils 5,95 m |
| Abmessungen BasicRail | 5.950 × 63 × 22,5 mm |
| Materialien | Aluminium, Edelstahl, glasfaserverstärkter Kunststoff, thermoplastischer Kunststoff und EPDM |
| Farbe der Schienen | Silber |
| Farbe der Modulklemmen | Schwarz eloxiert |
Wichtige Hinweise zur Planung und Montage
Die Eignung und Dimensionierung des Montagesystems müssen vor der Bestellung und Installation projektbezogen geprüft werden. Zu berücksichtigen sind insbesondere die Modulabmessungen, freigegebenen Klemmbereiche, Dachgeometrie, Blechstärke, Hochsickenabstände, Gebäudestatik sowie die örtlichen Wind- und Schneelasten.
Je nach Modulbreite kann die verfügbare Schienenlänge von 5,95 Metern nicht für jede Kombination aus fünf Modulen ausreichen. Die Gesamtbreite der Modulreihe einschließlich der erforderlichen Abstände muss deshalb vor der Bestellung kontrolliert werden.
Die Montage darf nur nach den aktuellen Herstellervorgaben und durch entsprechend qualifizierte Fachkräfte erfolgen. Für eine belastbare Systemauslegung empfiehlt sich die projektbezogene Planung mit K2 Base.
Komplettes K2 Montageset für fünf Solarmodule
Das K2 Systems Trapezblech-Montageset kombiniert bewährte Systemkomponenten mit einer praxisgerechten Zusammenstellung für fünf vertikal montierte PV-Module. Lange BasicRail-Schienen, robuste Dachbefestiger und universelle schwarze Modulklemmen machen das Set zu einer überzeugenden Lösung für private und gewerbliche Photovoltaikanlagen.
