K2 Systems Trapezblech Montageset für 7 Module

K2 Systems Trapezblech-Montageset für 7 PV-Module

Mit dem K2 Systems Trapezblech-Montageset für 7 PV-Module
lassen sich Solarmodule in vertikaler Ausrichtung sicher und präzise auf
geeigneten Trapezblechdächern befestigen. Das Komplettset kombiniert
hochwertige Komponenten des K2 BasicRail Systems und eignet sich ideal
für private, landwirtschaftliche und gewerbliche Photovoltaikanlagen.

Die mitgelieferten K2 BasicRails werden mithilfe der BasicClips direkt
auf dem Trapezblech befestigt. Gewindeformende Schrauben mit Dichtscheibe
sorgen dabei für eine stabile und fachgerechte Verbindung. Die schwarzen
Universal-Mittelklemmen und Endklemmen ermöglichen eine zuverlässige
Befestigung der Solarmodule und sorgen gleichzeitig für ein harmonisches
Erscheinungsbild.

Ihre Vorteile auf einen Blick

• Montageset für bis zu 7 vertikal ausgerichtete PV-Module
• Geeignet für die Montage auf passenden Trapezblechdächern
• Bewährte Komponenten des K2 BasicRail Montagesystems
• Insgesamt 16,70 m BasicRail Montageschienen enthalten
• Schwarze Mittel- und Endklemmen für eine ansprechende Moduloptik
• BasicConnector Sets zur Verbindung der Montageschienen
• BasicLock Sets zur kontrollierten Fixierung der Schienen
• Robuste Materialien für eine langlebige Unterkonstruktion
• Geeignet für private und gewerbliche Photovoltaikprojekte

Professionelle PV-Montage auf Trapezblech

Das K2 BasicRail System wurde für eine schnelle und zuverlässige Montage
von Photovoltaikmodulen auf Trapezblechdächern entwickelt. Die kompakten
K2 BasicClips bestehen aus glasfaserverstärktem Kunststoff und dienen als
direkte Verbindung zwischen dem Trapezblech und der Montageschiene.

Für jeden BasicClip sind im Set zwei gewindeformende Schrauben mit
Dichtscheibe vorgesehen. Bei 26 BasicClips umfasst der Lieferumfang daher
insgesamt 52 Befestigungsschrauben. Die Dichtscheiben unterstützen eine
fachgerechte Abdichtung der Befestigungspunkte.

16,70 Meter BasicRail für eine flexible Anlagenplanung

Das Montageset enthält zwei K2 BasicRails mit jeweils 5,95 m sowie zwei
weitere BasicRails mit jeweils 2,40 m Länge. Daraus ergibt sich eine
gesamte Schienenlänge von 16,70 m.

Mithilfe der beiden K2 BasicConnector Sets können jeweils eine 5,95 m
und eine 2,40 m lange Schiene miteinander verbunden werden. Dadurch
entstehen zwei Schienenstränge mit einer nominellen Gesamtlänge von
jeweils 8,35 m. Die tatsächliche nutzbare Länge ist abhängig von der
Verbindung, der Montageplanung und den eingesetzten Komponenten.

Sichere Befestigung der Solarmodule

Zwölf schwarz eloxierte K2 Universal-Mittelklemmen befestigen die Module
zwischen den einzelnen Modulfeldern. Vier Universal-Endklemmen fixieren
die äußeren Modulkanten. Die Klemmen sind für Modulrahmenhöhen von
25 bis 40 mm vorgesehen.

Die beiden K2 BasicLock 22 Sets begrenzen die thermisch bedingte Bewegung
der Montageschienen an den vorgesehenen Fixpunkten. Dadurch wird eine
kontrollierte Ausdehnung der Schienen unterstützt.

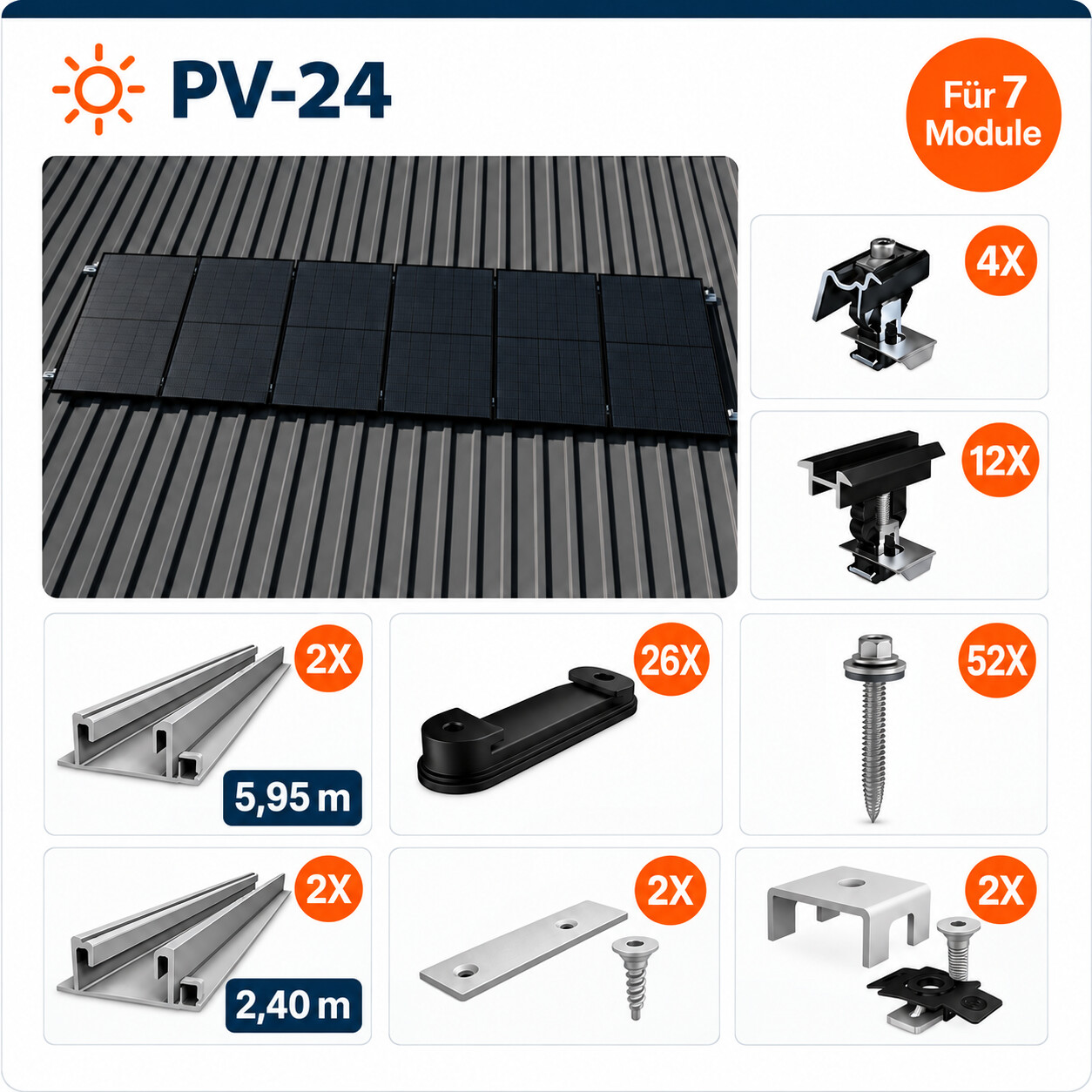

Lieferumfang

• 26 × K2 BasicClip für BasicRail auf Trapezblech
• 52 × gewindeformende Schraube mit Dichtscheibe 6 × 38 mm
• 12 × K2 Universal-Mittelklemme 25–40 mm, schwarz eloxiert
• 4 × K2 Universal-Endklemme 25–40 mm, schwarz eloxiert
• 2 × K2 BasicRail 22 mit 5,95 m Länge
• 2 × K2 BasicRail 22 mit 2,40 m Länge
• 2 × K2 BasicLock 22 Set
• 2 × K2 BasicConnector Schienenverbinder-Set

Hinweis: Solarmodule sind nicht im Lieferumfang enthalten.

Technische Übersicht

Wichtige Hinweise zur Planung und Montage

Vor der Bestellung müssen die Modulbreite, die vorgesehenen
Klemmpositionen, das Trapezblechprofil, die Hochsickenabstände, die
Materialstärke des Blechs sowie die örtlichen Schnee- und Windlasten
geprüft werden. Die Eignung und Anzahl der enthaltenen Komponenten muss
projektspezifisch bestätigt werden.

Für die statische Planung wird eine Auslegung mit K2 Base empfohlen.
Montage und elektrischer Anschluss einer Photovoltaikanlage dürfen nur
entsprechend den Herstellervorgaben und den geltenden Vorschriften durch
qualifiziertes Fachpersonal ausgeführt werden. Abhängig vom jeweiligen
Projekt können zusätzliche Bauteile oder Befestigungsmittel erforderlich sein.

Bewährte K2 Qualität für Ihr Photovoltaikprojekt

Das K2 Systems Trapezblech-Montageset bietet eine aufeinander abgestimmte
Grundlage für die vertikale Montage von sieben Solarmodulen. Hochwertige
Systemkomponenten, flexible Schienenlängen und die bewährte BasicRail
Montagetechnik machen das Set zu einer zuverlässigen Lösung für moderne
Photovoltaikanlagen auf Trapezblechdächern.
