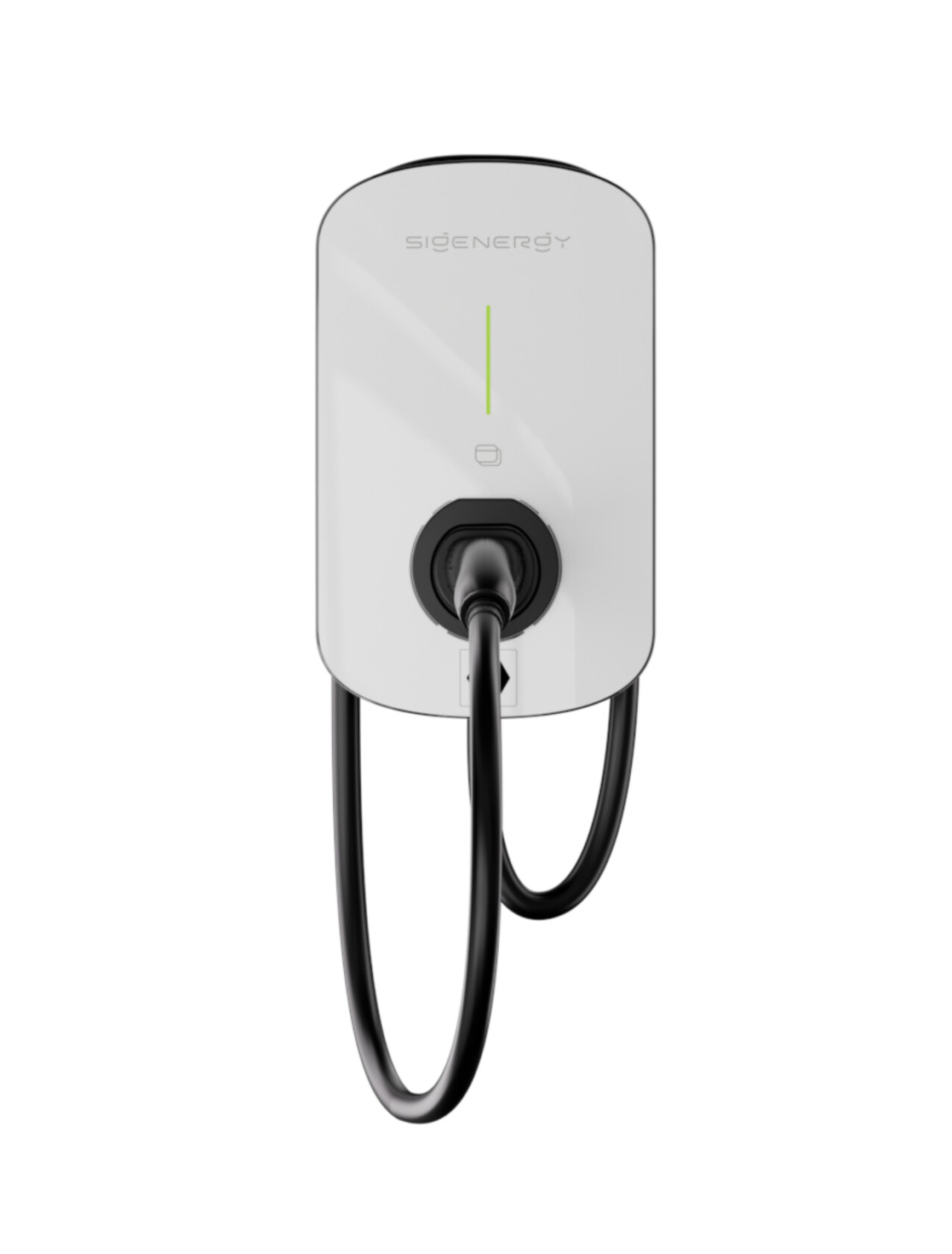

Sigenergy Sigen EVAC 22 4G T2-WH – smarte 22-kW-Wallbox mit Typ-2-Ladekabel
Der Sigenergy Sigen EVAC 22 4G T2-WH ist eine leistungsstarke und intelligent vernetzte AC-Wallbox für das komfortable Laden von Elektrofahrzeugen. Mit einer Nennladeleistung von bis zu 22 kW, einem fest angeschlossenen Typ-2-Ladekabel und umfangreichen Funktionen für Ladeplanung, PV-Überschussladen und dynamisches Lastmanagement eignet sich die Ladestation hervorragend für private und gewerbliche Anwendungen.
Durch die nahtlose Einbindung in die Sigenergy-Energielösung kann überschüssige Solarenergie gezielt zum Laden des Elektroautos verwendet werden. Ladezeiten, Ladehäufigkeit und Betriebsarten lassen sich komfortabel konfigurieren. Die Kommunikation über 4G, WLAN und Fast Ethernet ermöglicht eine zuverlässige Überwachung und Steuerung über die App.
Die wichtigsten Vorteile
- Bis zu 22 kW Nennladeleistung für schnelles dreiphasiges Laden
- Fest angeschlossenes Typ-2-Ladekabel mit 5 m Länge
- Intelligente Ladeplanung und übersichtliche Parametereinstellung
- PV-Überschussladen mit kompatibler Sigenergy-Energielösung
- Dynamisches Lastmanagement zur Vermeidung einer Überlastung des Netzanschlusses
- Kommunikation über 4G, WLAN und Fast Ethernet
- Unterstützung von OCPP 1.6J ED 2
- Authentifizierung über RFID-Karte, App oder automatischen Ladestart
- Integrierte Fehlerstromerkennung für 30 mA AC und 6 mA DC
- Schutzart IP65 für den Innen- und Außenbereich
- Flexible Kabelzuführung von oben, unten oder hinten
- Natürliches Kühlsystem ohne Lüfter
22 kW Ladeleistung für kurze Ladezeiten
Mit einer Nennladeleistung von 22 kW und einem einstellbaren Ausgangsstrom von 6 bis 32 A ermöglicht der Sigen EVAC Charger ein schnelles und bedarfsgerechtes Laden kompatibler Elektrofahrzeuge. Die tatsächliche Ladeleistung hängt vom Onboard-Lader des Fahrzeugs, der elektrischen Installation und der verfügbaren Anschlussleistung ab.
Der dreiphasige Betrieb erfolgt mit einer nominalen Ausgangsspannung von 380 bis 415 V. Zusätzlich wird ein Spannungsbereich von 220 bis 240 V unterstützt. Die Wallbox ist für TT-, TN- und IT-Erdungssysteme vorgesehen und arbeitet mit einer Nennfrequenz von 50 oder 60 Hz.
Solarstrom intelligent zum Laden nutzen
In Verbindung mit einer kompatiblen Sigenergy-Heimenergielösung kann die Wallbox überschüssige Energie der Photovoltaikanlage zum Laden des Elektrofahrzeugs verwenden. Dadurch lässt sich der solare Eigenverbrauch erhöhen und der Bezug von Netzstrom reduzieren.
Beim PV-Überschussladen kann Energie aus der Photovoltaikanlage priorisiert werden. In einer entsprechend ausgestatteten Sigenergy-Anlage lassen sich außerdem Einstellungen für die Batterieunterstützung und einen Mindest-Ladezustand des Speichers berücksichtigen.
Der Schnelllademodus kann Energie aus dem Stromnetz und der Photovoltaikanlage gleichzeitig nutzen, um die höchstmögliche verfügbare Ladegeschwindigkeit bereitzustellen. Die Verfügbarkeit einzelner intelligenter Ladefunktionen ist von den zusätzlich eingesetzten Sigenergy-Komponenten abhängig.
Individuelle Ladeplanung über die App
Mit der intelligenten Ladeplanung können Ladezeit, Wiederholung und gewünschter Lademodus individuell festgelegt werden. So lässt sich der Ladevorgang beispielsweise auf Zeiten mit hoher PV-Produktion oder günstigen Stromtarifen abstimmen.
Der Ladestatus ist über die LED-Anzeige am Gerät und über die App ablesbar. Zur Freigabe eines Ladevorgangs stehen RFID-Karte, App oder ein automatischer Ladestart ohne vorherige Authentifizierung zur Verfügung.
Dynamisches Lastmanagement
Das unterstützte dynamische Lastmanagement hilft dabei, eine Überlastung des vorhandenen Netzanschlusses zu vermeiden. Die Wallbox passt ihre Ladeleistung an die aktuell verfügbare Leistung des Gebäudes an. Dadurch können Elektrofahrzeuge effizient geladen werden, ohne andere elektrische Verbraucher unnötig einzuschränken.
Hinweis: Für das dynamische Lastmanagement wird laut Hersteller ein kompatibler Sigen Power Sensor benötigt. Auch das PV-Überschussladen mit Wechselrichtern anderer Hersteller setzt einen passenden Sigen Power Sensor voraus.
Kommunikation und Systemintegration
Der Sigen EVAC 22 4G T2-WH verfügt über zahlreiche Kommunikationsmöglichkeiten und eignet sich dadurch für moderne private und gewerbliche Ladeinfrastrukturen.
- 4G-Mobilfunkverbindung
- WLAN-Verbindung
- Fast Ethernet
- RS485
- Modbus RTU
- OCPP 1.6J ED 2
- Steuerung und Statusanzeige über die App
- RFID-Authentifizierung
Die OCPP-Unterstützung ermöglicht die Einbindung in kompatible Backend- und Abrechnungssysteme. Damit eignet sich die Wallbox auch für Unternehmen, Mitarbeiterparkplätze, Mehrparteienhäuser und andere Ladeplätze mit zentraler Verwaltung.
Umfassende Sicherheitsfunktionen
Die integrierte Fehlerstrom-Schutzeinrichtung erkennt Fehlerströme von 30 mA AC und 6 mA DC. Zusätzlich verfügt der Charger über Schutzfunktionen gegen Überspannung, Unterspannung, Überstrom und Übertemperatur.
- Integrierte RCD-PD-Fehlerstromerkennung
- AC-Fehlerstromerkennung: 30 mA
- DC-Fehlerstromerkennung: 6 mA
- Überspannungsschutz
- Unterspannungsschutz
- Überstromschutz
- Übertemperaturschutz
- PEN-Schutz
- Erdschlussschutz
- Zufällige Einschaltverzögerung
- Flammhemmendes Gehäuse nach UL94-5VB
Die konkrete Ausführung der vorgeschalteten Schutzorgane muss durch eine qualifizierte Elektrofachkraft entsprechend den geltenden nationalen Installationsvorschriften geplant werden.
Robustes Gehäuse für innen und außen
Dank der Schutzart IP65 ist der Sigen EVAC Charger gegen Staub und Strahlwasser geschützt. Er kann sowohl im Innenbereich als auch an geeigneten Außenstandorten montiert werden. Der zulässige Betriebstemperaturbereich von -30 bis +55 °C unterstützt einen zuverlässigen Einsatz zu unterschiedlichen Jahreszeiten.
Die natürliche Konvektionskühlung kommt ohne mechanischen Lüfter aus. Dies ermöglicht einen wartungsarmen und geräuscharmen Betrieb. Die kompakte Bauform erleichtert die Installation an Garagen, Carports, Hauswänden oder gewerblichen Stellplätzen.
Flexible und zeitsparende Installation
Das Anschlusskabel kann wahlweise von oben, unten oder von hinten in die Wallbox eingeführt werden. Dadurch lässt sich die Installation flexibel an die baulichen Gegebenheiten anpassen. Der zulässige Querschnitt des AC-Anschlusskabels liegt zwischen 2,5 und 6 mm².
Die Wandmontage sowie der elektrische Anschluss und die Inbetriebnahme dürfen ausschließlich durch eine qualifizierte Elektrofachkraft durchgeführt werden.
Technische Daten
| Produkt | Sigenergy Sigen EVAC 22 4G T2-WH |
|---|---|
| Ladestationstyp | AC-Wallbox |
| Nennladeleistung | 22 kW |
| Ausgangsstrom | 6 bis 32 A |
| Nominale Ausgangsspannung | 220–240 V / 380–415 V |
| Netzanschluss | Dreiphasig, 3W + N + PE |
| Nennfrequenz | 50 / 60 Hz |
| Fahrzeuganschluss | Fest angeschlossener Typ-2-Stecker |
| Ladekabellänge | 5 m |
| AC-Anschlusskabel | 2,5 bis 6 mm² |
| Kommunikation | 4G, WLAN und Fast Ethernet |
| Protokolle | RS485, Modbus RTU und OCPP 1.6J ED 2 |
| Authentifizierung | RFID-Karte, App oder automatischer Ladestart |
| Statusanzeige | LED-Anzeige und App |
| Fehlerstromerkennung | 30 mA AC und 6 mA DC |
| Erdungssysteme | TT, TN und IT |
| Schutzart | IP65 |
| Abmessungen | 234 × 384 × 139 mm |
| Gewicht | Ca. 6,4 kg mit Ladekabel |
| Betriebstemperatur | -30 bis +55 °C |
| Lagertemperatur | -40 bis +70 °C |
| Relative Luftfeuchtigkeit | 5 bis 95 % |
| Maximale Betriebshöhe | 4.000 m |
| Kühlung | Natürliche Konvektion |
| Standby-Verbrauch | Weniger als 3,6 W |
| Montageart | Wandmontage |
| Kabelzuführung | Oben, unten oder hinten |
| Einsatzbereich | Innen- und Außenbereich |
