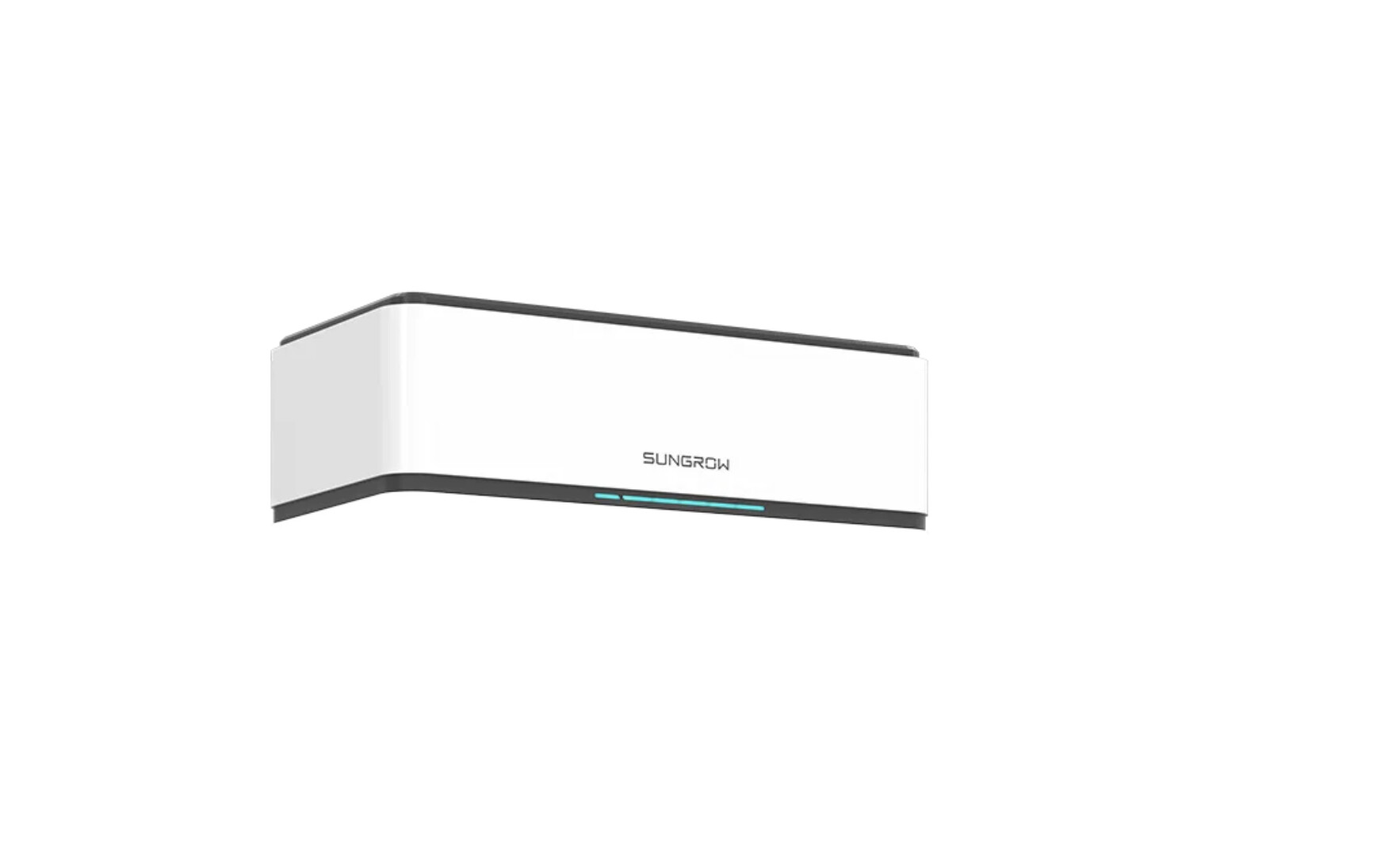

Sungrow SBH Battery Accessories V12

Sungrow SBH Battery Accessories V12 – Zubehörset mit BMS und Sockel

Das Sungrow SBH Battery Accessories V12
bildet die Grundlage für den Aufbau eines kompatiblen
SBH-Hochvoltspeichers. Mit Batteriemanagementsystem,
Batterie-Sockel, oberer Abdeckung und umfangreichem
Montagezubehör bündelt das Set zentrale Komponenten
für deinen Speicherturm.

Die V12-Ausführung ist für das entsprechende
beheizbare Sungrow SBH-System vorgesehen.
In Kombination mit passenden Batteriemodulen und einem
freigegebenen Hybrid-Wechselrichter entsteht eine
Speicherlösung, die sich an deinen Energiebedarf
anpassen lässt.

Wichtig: Dieser Artikel ist ein Zubehörset.
Batteriemodule, Wechselrichter und ein optionaler Y-Adapter
sind nicht Bestandteil des aufgeführten Lieferumfangs.
Das Set besitzt keine eigene Speicherkapazität.

Deine Vorteile auf einen Blick

• Zentrale Komponenten im Set:
  BMS, Sockel und obere Abdeckung zusammen mit
  Befestigungs- und Anschlusszubehör.
• Für das SBH-V12-System:
  Passende Grundlage für eine freigegebene
  Speicherkonfiguration mit beheizbaren Batteriemodulen.
• Kabelloses Stapelkonzept:
  Die vorgesehenen Steckverbindungen zwischen den
  gestapelten Komponenten erleichtern den Systemaufbau.
• Modular dimensionierbar:
  Systemaufbau mit zwei bis acht passenden
  Batteriemodulen pro Turm.
• CAN-Kommunikation:
  Für den vorgesehenen Datenaustausch innerhalb
  der kompatiblen Speicherinstallation.
• Erweiterbare Systemplanung:
  Bis zu zwei Speichertürme in freigegebener
  Parallelkonfiguration mit zusätzlichem Zubehör.

BMS, Sockel und Abdeckung für deinen SBH-Speicher

Ein modularer Batteriespeicher benötigt neben den
eigentlichen Batteriemodulen auch eine passende
Steuerung und mechanische Basis. Das
SBH Battery Accessories V12 Set
stellt diese Komponenten bereit.
Das Batteriemanagementsystem übernimmt im
Gesamtsystem die vorgesehenen Überwachungs-
und Steuerungsaufgaben.

Der Sockel bildet die Basis des Speicherturms,
während die obere Abdeckung den Aufbau abschließt.
Die enthaltenen Halterungen, Standfüße und
Befestigungsteile unterstützen die Montage
gemäß den Sungrow Installationsvorgaben.

Modulares Speichersystem mit bis zu 40 kWh pro Turm

Das SBH-System lässt sich mit
zwei bis acht Batteriemodulen
pro Turm konfigurieren. Bei 5,0 kWh nutzbarer
Kapazität je Modul ergeben sich Systemgrößen
von 10 bis 40 kWh.
So kannst du die Kapazität passend zu deiner
Photovoltaikanlage und deinem Verbrauch planen.

Für größere Speicherlösungen sind bis zu
zwei parallele Einheiten vorgesehen.
Mit einem passenden Y-Adapter und einer freigegebenen
Konfiguration sind damit bis zu 80 kWh Gesamtkapazität
möglich. Die zulässige Kombination von Speichertürmen,
Wechselrichter und Zubehör richtet sich nach
den aktuellen Herstellerfreigaben.

Eine spätere Erweiterung ist im Rahmen des modularen
Konzepts möglich. Auch ohne festes zeitliches
Erweiterungsfenster müssen Modulversionen,
Batteriezustand, Ladezustand und die jeweils
geltenden Erweiterungsvorgaben berücksichtigt werden.

Kabellose Stapelmontage für einen übersichtlichen Aufbau

Das Stapelkonzept reduziert den Verkabelungsaufwand
zwischen den dafür vorgesehenen Batteriekomponenten.
Die Module werden gemäß Montageanleitung aufeinander
aufgebaut und über ihre vorgesehenen Verbindungen
gekoppelt.

Die externen Anschlüsse zum Wechselrichter sowie
Kommunikation und Schutzleiter sind weiterhin
fachgerecht auszuführen. Das Zubehörset enthält
dafür die unten aufgeführten Anschluss- und
Befestigungskomponenten.

V12-Ausführung für das beheizbare SBH-System

In Verbindung mit den passenden beheizbaren
V12-Batteriemodulen unterstützt das System
den Betrieb an kühleren Aufstellungsorten.
Die Heizfunktion ist eine Eigenschaft der
entsprechenden Batteriekonfiguration und
bedeutet keine eigene Speicher- oder
Zellheizfunktion des Sockels.

Für die Standortwahl gelten weiterhin die
Temperatur- und Umgebungsanforderungen von Sungrow.
Insbesondere darf aus der Heizfunktion keine
uneingeschränkte Eignung für dauerhaft frostige
oder ungeschützte Standorte abgeleitet werden.

Wichtiger Hinweis zum Batterieanschlusskabel

Bei Kombination des SBH-Speichers mit einem
Sungrow SHxxT Hybrid-Wechselrichter ist aufgrund
der hohen Ladeströme ein flexibles PV-Kabel
mit 10 mm² Leiterquerschnitt und einer
Spannungsfestigkeit von mindestens 1000 V erforderlich.

Das entsprechend dimensionierte PV-Kabel ist
im aufgeführten Set nicht enthalten und muss
für die Installation zusätzlich eingeplant werden.
Kabellänge, Steckverbinder und Verlegung sind
auf die konkrete Anlage und die Herstellervorgaben
abzustimmen.

Technische Daten

Lieferumfang des SBH Battery Accessories V12 Sets

• 1 × Batterie-Sockel
• 1 × obere Batterieabdeckung
• 1 × Batteriemanagementsystem (BMS)
• 1 × Batterie-Wandhalterung
• 2 × BMS-Halterung
• 1 × Kommunikationskabel
• 4 × Standfüße
• 2 × Kommunikationsverbinder
• 1 × Kommunikations-Abschlusswiderstand
• 1 × DC-Anschlussstecker
• 5 × Schraubensatz M5
• 3 × Spreizdübelsatz
• 6 × Senkkopfschraube M4
• 2 × isolierte Aderendhülse
• 1 × PE-Ringkabelschuh
• 1 × Dokumentationssatz

Häufige Fragen zum Sungrow SBH Zubehörset V12

Sind Batteriemodule im Set enthalten?

Nein. Das Set enthält die aufgeführten Steuerungs-,
Montage- und Anschlusskomponenten.
Die passenden SBH-Batteriemodule werden separat benötigt.

Ist das Set mit jedem Sungrow Hybrid-Wechselrichter kompatibel?

Die Kompatibilität muss für das konkrete
Wechselrichtermodell, die Batterieversion
und den Softwarestand geprüft werden.
Eine pauschale Freigabe für alle Sungrow
Hybrid-Wechselrichter besteht nicht.

Ist der Y-Adapter für einen zweiten Turm enthalten?

Nein. Der Y-Adapter gehört nicht zum aufgeführten
Lieferumfang. Für einen zweiten Speicherturm
müssen die erforderlichen Komponenten und
die zulässige Parallelkonfiguration zusätzlich
eingeplant werden.
