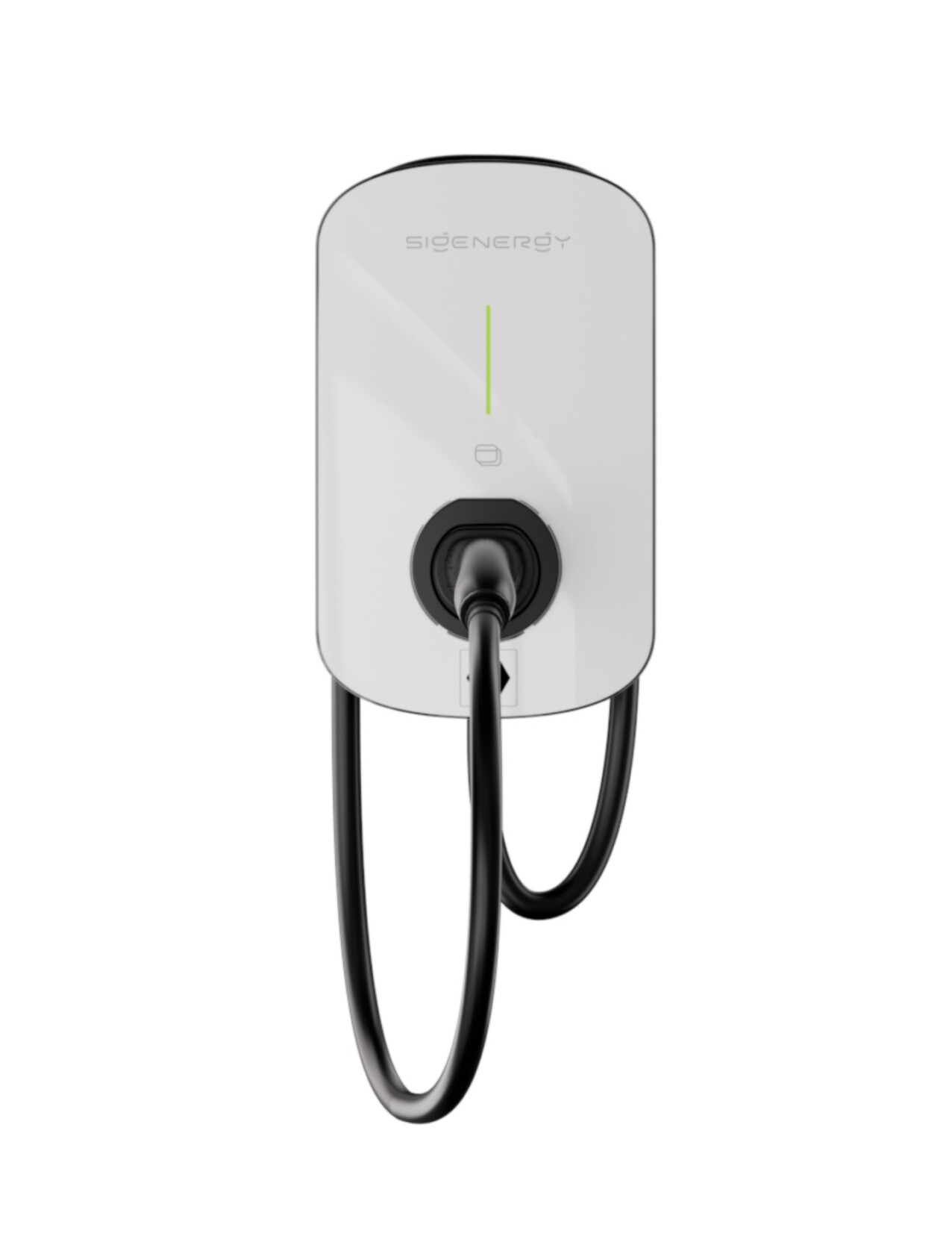

Sigenergy EVAC 11 4G T2-WH 4G 5m Kabel Typ2 Weiß

Sigenergy Sigen EVAC 11 4G T2-WH – intelligente 11-kW-Wallbox mit Typ-2-Ladekabel

Der Sigenergy Sigen EVAC 11 4G T2-WH ist eine intelligente und leistungsstarke Wallbox für das komfortable Laden von Elektrofahrzeugen. Mit einer Nennladeleistung von bis zu 11 kW, einem fest angeschlossenen Typ-2-Ladekabel und umfangreichen Funktionen für Ladeplanung, PV-Überschussladen und dynamisches Lastmanagement eignet sich die Ladestation hervorragend für private Haushalte und gewerbliche Ladeplätze.

Die Wallbox lässt sich optimal in eine kompatible Sigenergy-Energielösung integrieren. Dadurch kann überschüssige Energie einer Photovoltaikanlage gezielt zum Laden des Elektroautos verwendet werden. Über die App lassen sich Ladezeiten, Ladehäufigkeit und Betriebsarten komfortabel verwalten. Die Kommunikation erfolgt über 4G, WLAN oder Fast Ethernet.

Die wichtigsten Vorteile

• Bis zu 11 kW Nennladeleistung für dreiphasiges Laden
• Fest angeschlossenes Typ-2-Ladekabel mit 5 m Länge
• Einstellbarer Ladestrom von 6 bis 16 A
• Intelligente Ladeplanung und Parameterübersicht
• PV-Überschussladen mit kompatiblen Systemkomponenten
• Dynamisches Lastmanagement zur Vermeidung von Überlastung
• Kommunikation über 4G, WLAN und Fast Ethernet
• Unterstützung von OCPP 1.6J ED 2
• Authentifizierung über RFID-Karte, App oder automatischen Ladestart
• Integrierte Fehlerstromerkennung für 30 mA AC und 6 mA DC
• Schutzart IP65 für den Innen- und Außenbereich
• Flexible Kabelzuführung von oben, unten oder hinten
• Wartungsarme Kühlung durch natürliche Konvektion

11 kW Ladeleistung für den täglichen Einsatz

Mit einer Nennladeleistung von 11 kW und einem regelbaren Ausgangsstrom von 6 bis 16 A ermöglicht der Sigen EVAC Charger ein effizientes dreiphasiges Laden kompatibler Elektrofahrzeuge. Die tatsächliche Ladeleistung richtet sich nach dem Onboard-Lader des Fahrzeugs, der elektrischen Installation und der verfügbaren Anschlussleistung.

Die nominale Ausgangsspannung beträgt 220 bis 240 V beziehungsweise 380 bis 415 V. Die Wallbox arbeitet mit einer Nennfrequenz von 50 oder 60 Hz und unterstützt TT-, TN- und IT-Erdungssysteme.

PV-Überschussladen mit Sigenergy

In einer kompatiblen Sigenergy-Heimenergielösung kann überschüssiger Solarstrom bevorzugt zum Laden des Elektrofahrzeugs verwendet werden. Dadurch lässt sich der Eigenverbrauch der Photovoltaikanlage erhöhen und der Bezug von Netzstrom reduzieren.

Beim PV-Überschussladen können abhängig von der Systemkonfiguration Einstellungen zur Batterieunterstützung und zum Mindest-Ladezustand des Stromspeichers berücksichtigt werden. Der Schnelllademodus kann Energie aus dem Netz und aus der Photovoltaikanlage gleichzeitig nutzen, um die maximal verfügbare Ladeleistung bereitzustellen.

Hinweis: Bestimmte intelligente Ladefunktionen erfordern eine kompatible Sigenergy-Systemkonfiguration. Für dynamisches Lastmanagement und die Einbindung von Wechselrichtern anderer Hersteller wird ein passender Sigen Power Sensor benötigt.

Intelligente Ladeplanung und App-Steuerung

Über die Ladeplanung können Zeitpunkt, Wiederholung und gewünschter Lademodus festgelegt werden. Der Ladevorgang lässt sich dadurch beispielsweise auf Zeiten mit hoher Solarstromproduktion oder günstigen Stromtarifen verschieben.

Status und Betriebsinformationen sind über die LED-Anzeige an der Wallbox und über die App abrufbar. Für die Freigabe stehen eine RFID-Karte, die App oder ein automatischer Ladestart ohne zusätzliche Authentifizierung zur Verfügung.

Dynamisches Lastmanagement

Das unterstützte dynamische Lastmanagement überwacht die verfügbare Leistung des Gebäudes und kann die Ladeleistung entsprechend anpassen. Dadurch lässt sich eine Überlastung des Netzanschlusses vermeiden, während das Elektrofahrzeug mit der aktuell verfügbaren Leistung geladen wird.

Für diese Funktion ist laut Hersteller ein kompatibler Sigen Power Sensor erforderlich. Das Lastmanagement muss im Rahmen der Anlagenplanung durch eine qualifizierte Fachkraft berücksichtigt und eingerichtet werden.

Umfangreiche Kommunikation

Die verschiedenen Kommunikationsschnittstellen ermöglichen eine flexible Einbindung in private oder gewerbliche Ladeinfrastrukturen:

• 4G-Mobilfunk
• WLAN
• Fast Ethernet
• RS485
• Modbus RTU
• OCPP 1.6J ED 2
• RFID-Authentifizierung
• Steuerung und Überwachung über die App

Durch die OCPP-Unterstützung kann die Wallbox in kompatible Backend- und Verwaltungssysteme eingebunden werden. Damit eignet sie sich auch für Unternehmen, Mitarbeiterparkplätze und andere zentral verwaltete Ladepunkte.

Integrierte Sicherheitsfunktionen

Der Sigen EVAC Charger verfügt über eine integrierte Fehlerstrom-Schutzeinrichtung mit Erkennung von 30 mA AC und 6 mA DC. Darüber hinaus schützen weitere Funktionen die Wallbox, das Fahrzeug und die elektrische Anlage.

• AC-Fehlerstromerkennung: 30 mA
• DC-Fehlerstromerkennung: 6 mA
• Überspannungsschutz
• Unterspannungsschutz
• Überstromschutz
• Übertemperaturschutz
• PEN-Schutz
• Erdschlussschutz
• Überspannungsableitung
• Zufällige Einschaltverzögerung
• Flammhemmendes Gehäuse nach UL94-5VB

Die erforderlichen vorgeschalteten Schutzorgane und die Einhaltung der geltenden Installationsvorschriften sind durch eine Elektrofachkraft zu prüfen.

Für den Innen- und Außenbereich

Die Schutzart IP65 schützt die Wallbox gegen Staub und Strahlwasser. Damit ist sie für die Montage in Garagen, Carports, an Hauswänden und an geeigneten Außenstandorten vorgesehen. Der Betriebstemperaturbereich von -30 bis +55 °C ermöglicht einen zuverlässigen Einsatz zu unterschiedlichen Jahreszeiten.

Die Kühlung erfolgt durch natürliche Konvektion. Da kein mechanischer Lüfter erforderlich ist, arbeitet die Ladestation geräuscharm und wartungsarm.

Flexible Installation

Das Netzanschlusskabel kann von oben, unten oder von hinten in die Wallbox eingeführt werden. Dadurch lässt sich die Installation flexibel an die baulichen Gegebenheiten anpassen. Der zulässige Querschnitt des AC-Anschlusskabels beträgt 2,5 bis 6 mm².

Montage, elektrischer Anschluss und Inbetriebnahme dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
